Generic LED Square Recessed Downlight Instruction Manual

1. Танилцуулга

This manual provides essential information for the safe installation, operation, and maintenance of your Generic LED Square Recessed Downlight. Please read these instructions thoroughly before installation and retain them for future reference.

Аюулгүй байдлын мэдээлэл

• Суурилуулалт, засвар үйлчилгээ хийхээс өмнө таслуур дээр байгаа хүчийг үргэлж салга.
• Суурилуулалтыг мэргэшсэн цахилгаанчин эсвэл орон нутгийн цахилгааны дүрмийн дагуу гүйцэтгэнэ.
• Бэхэлгээг бүү өөрчил. Аливаа өөрчлөлт нь баталгааг хүчингүй болгож, аюулгүй байдалд аюул учруулж болзошгүй.
• Боть байгаа эсэхийг баталгаажуулна ууtage supply (AC110V) matches the fixture's requirements.
• Энэ бүтээгдэхүүн нь зөвхөн дотор ашиглах зориулалттай.

2. Бүтээгдэхүүн дууссанview

The Generic LED Square Recessed Downlight is an ultra-slim, energy-efficient lighting fixture designed for various indoor applications. Its compact, low-profile design allows for easy installation without significantly reducing ceiling height.

Гол онцлогууд:

• Эрчим хүчний хэмнэлттэй: 3W LED provides significant lumen output while reducing electricity costs.
• Удаан эдэлгээтэй барилга: Made from die-cast aluminum alloy with a new radiator design for extended working life.
• Хялбар суурилуулалт: Features male and female patch cords for simple connection and recessed mounting.
• Wide Light Distribution: 180-degree wide-angle light distribution for bright, even illumination.
• Орчин үеийн дизайн: Stylish black finish with a warm 3000K light output, suitable for various interior aesthetics.

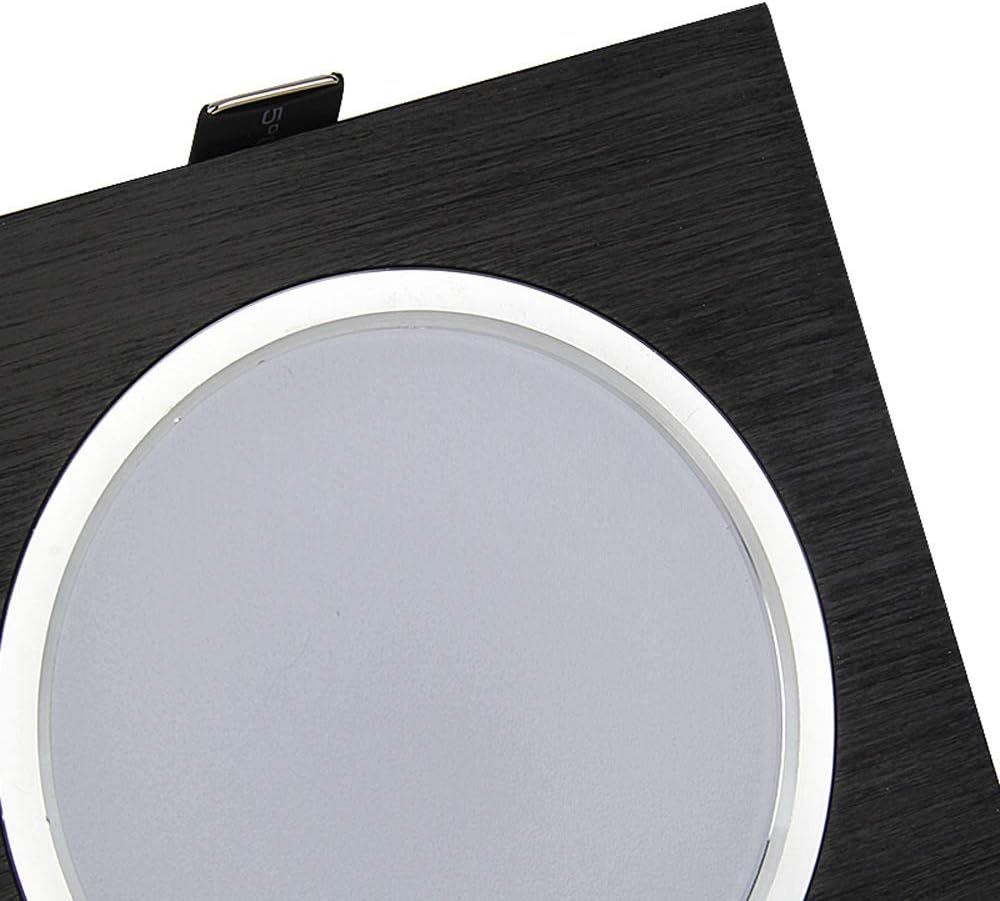

Зураг 2.1: Урд view of the LED Square Recessed Downlight.

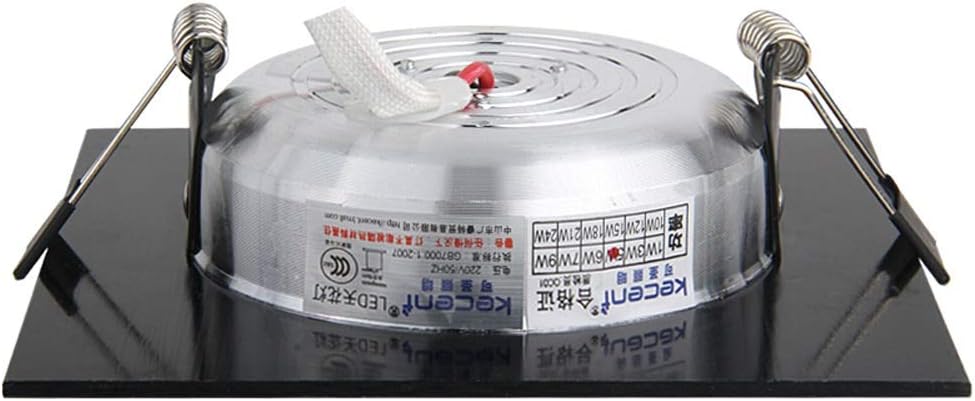

Зураг 2.2: Буцах view of the downlight, illustrating the mounting springs and electrical connections.

3. Техникийн үзүүлэлтүүд

Figure 3.1: Dimensional drawing for the 3W downlight, showing diameter, height, and recommended borehole size.

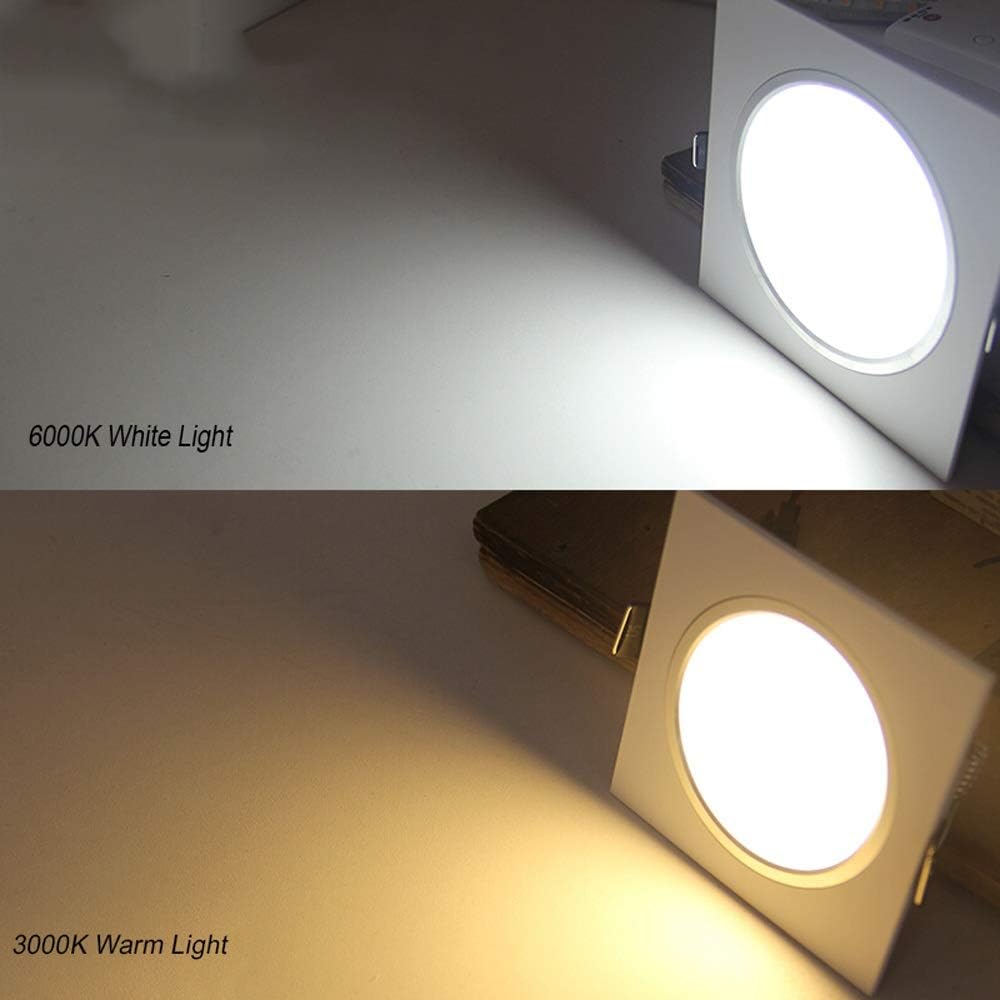

Figure 3.2: Illustration of light color difference between 6000K White Light (top) and 3000K Warm Light (bottom). This model provides 3000K Warm Light.

4. Тохиргоо ба суурилуулалт

Follow these steps for safe and proper installation of your recessed downlight. Professional installation is recommended.

Шаардлагатай багаж хэрэгсэл (оруулаагүй болно):

• Drill with appropriate hole saw (matching borehole size: 68mm-80mm for 3W model)
• Утсан хөрс хуулагч
• Халив
• Цахилгаан соронзон хальс эсвэл утсан самар
• Хамгаалалтын шил, бээлий

Суулгах алхамууд:

1. Цахилгааныг унтраах: Locate the circuit breaker controlling the installation area and turn off the power. Verify power is off using a voltage шалгагч.
2. Prepare Ceiling Opening: Using a hole saw, cut a circular opening in the ceiling according to the specified borehole size (68mm-80mm for the 3W model). Ensure there are no obstructions (joists, pipes, wires) in the ceiling cavity.
3. Утас холбох: Carefully pull the electrical wires from the ceiling opening. Connect the fixture's wires to the main power supply wires (Live to Live, Neutral to Neutral) using appropriate connectors (e.g., wire nuts). Ensure all connections are secure and insulated.
4. Бэхэлгээ оруулах: Gently push the spring clips on the sides of the downlight upwards. Insert the fixture into the prepared ceiling opening. The spring clips will automatically secure the downlight in place against the ceiling.
5. Эрчим хүчийг сэргээх: Бэхэлгээг найдвартай суурилуулсны дараа цахилгаан таслагч дээр дахин асаана уу.
6. Туршилтын гэрэл: Test the downlight to ensure it functions correctly.

5. Ашиглалтын заавар

This LED downlight operates like a standard lighting fixture. Once properly installed and connected to a power source, it can be controlled via a wall switch.

• Асааж байна: Flip the wall switch connected to the downlight to the "ON" position.
• Унтраах: Flip the wall switch connected to the downlight to the "OFF" position.

Жич: This model is not dimmable. Do not connect it to a dimmer switch, as this may damage the fixture or cause malfunction.

6. Засвар үйлчилгээ

The LED Square Recessed Downlight requires minimal maintenance. Regular cleaning will help maintain its appearance and light output.

• Цэвэрлэгээ: Цэвэрлэхийн өмнө цахилгааныг унтраасан эсэхээ шалгаарай. Зөөлөн, хуурай эсвэл бага зэрэг хуурай цэвэрлэгч ашиглана уу.amp бэхэлгээний гадаргууг арчих даавуу. Зүлгүүрийн цэвэрлэгч, уусгагч, хатуу химийн бодис хэрэглэж болохгүй, учир нь эдгээр нь өнгөлгөө эсвэл цахилгаан эд ангиудыг гэмтээж болно.
• Булцуу солих: The LED light source is integrated and not user-replaceable. The fixture has an average lifespan of 30,000 hours.
• Шалгалт: Бэхэлгээг үе үе шалгаж, эвдрэлийн шинж тэмдэг, сул холболт байгаа эсэхийг шалгаарай. Хэрэв ямар нэгэн асуудал олдвол цахилгааныг салгаад мэргэшсэн цахилгаанчинтай зөвлөлдөнө үү.

7. Алдаа засах

Хэрэв та гэрэлтүүлэгтэй холбоотой асуудалтай тулгарвал дараах нийтлэг асуудал, шийдлүүдийг үзнэ үү.

8. Баталгаат хугацааны мэдээлэл

This Generic LED Square Recessed Downlight (Model YH23B2026) comes with a manufacturer's warranty of 3 сар худалдан авсан өдрөөс. Энэхүү баталгаа нь ердийн ашиглалтын үед хийгдсэн материал, хийцийн согогийг хамарна.

The warranty does not cover damage caused by improper installation, misuse, accidents, unauthorized repairs, or acts of nature. Please retain your proof of purchase for warranty claims.

9. Хэрэглэгчийн дэмжлэг

For any questions, technical assistance, or warranty claims regarding your Generic LED Square Recessed Downlight, please contact your retailer or the manufacturer's customer service.

Please have your model number (YH23B2026) and proof of purchase ready when contacting support.

We are committed to providing satisfactory solutions within 24 hours for any inquiries.
