Brüder Mannesmann 92570 Mini Drill Bit Set (M92571) User Manual

1. Танилцуулга

This manual provides essential information for the safe and effective use of your Brüder Mannesmann 92570 Mini Drill Bit Set. This versatile 80-piece hobby tool kit is designed for various tasks including drilling, milling, separating, and polishing. Please read these instructions thoroughly before operating the tool and retain them for future reference.

2. Аюулгүй ажиллагааны заавар

Always observe basic safety precautions to reduce the risk of injury or damage. Failure to follow these instructions may result in electric shock, fire, and/or serious injury.

• Ажлын талбайн аюулгүй байдал: Ажлын байраа цэвэр, гэрэлтүүлэг сайтай байлга. Эмх замбараагүй эсвэл харанхуй газар осол аваар гарахыг өдөөдөг. Шатамхай шингэн, хий, тоос зэрэг тэсрэх аюултай орчинд цахилгаан хэрэгслийг бүү ажиллуул.
• Цахилгааны аюулгүй байдал: Цахилгаан хэрэгслийн залгуур нь залгууртай тохирч байх ёстой. Залгуурыг хэзээ ч бүү өөрчил. Газардуулгатай эсвэл газардуулсан гадаргуутай биед хүрэхээс зайлсхий. Цахилгаан хэрэгслийг бороо, нойтон нөхцөлд бүү тавь.
• Хувийн аюулгүй байдал: Нүдний хамгаалалт үргэлж зүү. Удаан хугацаагаар ажиллахдаа сонсголын хамгаалалт хэрэглээрэй. Зөв хувцаслаарай; хөдөлгөөнт хэсгүүдэд наалдаж болзошгүй сул хувцас, үнэт эдлэлээс зайлсхий.
• Хэрэгслийн хэрэглээ ба арчилгаа: Цахилгаан хэрэгслийг хүчээр бүү хий. Хэрэглээнд тохирох цахилгаан хэрэгслийг ашигла. Аливаа тохируулга хийх, дагалдах хэрэгслийг солих, цахилгаан хэрэгслийг хадгалахын өмнө залгуурыг тэжээлийн эх үүсвэрээс салга.
• Засвар үйлчилгээ: Цахилгаан хэрэгсэл, дагалдах хэрэгслийг засварлах. Хөдөлгөөнт хэсгүүдийн тэгш бус байдал, бэхэлгээ, эд анги эвдэрсэн, цахилгаан хэрэгслийн ажиллагаанд нөлөөлж болзошгүй бусад нөхцөл байдлыг шалгана уу.

3. Багцын агуулга

The Brüder Mannesmann 92570 Mini Drill Bit Set includes the following components:

• Mini Drill (130W)
• Flexible Shaft attachment
• Хүснэгт Clamp / Stand
• Assortment of 80 accessories (various drill bits, grinding stones, sanding bands, cutting discs, polishing wheels, collets, wrenches)
• Хадгалах хайрцаг

Зураг 3.1: Дууслааview of the Brüder Mannesmann 92570 Mini Drill Bit Set, showing the main drill unit, flexible shaft, table clamp, and a selection of the 80 included accessories.

Зураг 3.2: The mini drill and its accessories neatly organized within the provided storage case, ready for transport or storage.

4. Бүтээгдэхүүн дууссанview

The Brüder Mannesmann 92570 is a corded electric mini drill designed for precision tasks. It features a 130W motor and variable speed control, allowing for optimal performance across different materials and applications.

Гол онцлогууд:

• Эрчим хүч: 130 ватт
• Ботьtage: 230 вольт
• Хурд: Variable, 8,000 to 30,000 RPM
• Уян босоо ам: For detailed work in hard-to-reach areas.
• Хүснэгт Clamp/Stand: For stationary operation and improved control.

5. Тохиргоо

5.1 Attaching Accessories to the Main Drill

1. Төхөөрөмжийг тэжээлийн эх үүсвэрээс салгасан эсэхийг шалгаарай.
2. Press and hold the spindle lock button on the drill.
3. Цохиурын самарыг тайл.
4. Insert the desired accessory shank into the appropriate collet.
5. Tighten the collet nut securely using the provided wrench.

5.2 Using the Flexible Shaft

The flexible shaft allows for greater maneuverability and precision in intricate tasks.

1. Unplug the main drill.
2. Remove any accessory from the main drill's collet.
3. Unscrew the collet nut and remove the collet from the main drill.
4. Screw the flexible shaft coupling onto the main drill's spindle.
5. Insert the flexible shaft's inner drive cable into the main drill's spindle opening.
6. Secure the flexible shaft's handpiece collet nut and insert the desired accessory.

Зураг 5.1: The mini drill mounted on its table clamp stand, with the flexible shaft attached for extended reach and detailed work.

5.3 Mounting the Tool on the Stand

The included table clamp and stand allow for stable, hands-free operation, particularly useful when using the flexible shaft.

1. Secure the table clamp to a sturdy workbench or table.
2. Assemble the vertical stand rod into the clamp.
3. Hang the mini drill from the top hook of the stand.

6. Ашиглалтын заавар

Before starting, ensure your work area is clear and you are wearing appropriate personal protective equipment.

6.1 Асаах болон хурд тохируулах

1. Plug the tool into a 230V power outlet.
2. Цахилгааны унтраалгыг 'ON' байрлалд эргүүлнэ үү.
3. Adjust the rotational speed using the variable speed dial. Start at a lower speed and gradually increase as needed for the material and task.

6.2 Нийтлэг хэрэглээний програмууд

The mini drill is suitable for a variety of precision tasks:

• Өрөмдлөг: Use appropriate drill bits for wood, plastic, or soft metals. Apply light, consistent pressure.


Зураг 6.1: The mini drill being used to create a precise hole in a wooden plank.



Зураг 6.2: A close-up of the mini drill performing a drilling operation on a metal surface.

• Нунтаглах: Attach grinding stones for shaping, sharpening, or deburring.

Зураг 6.3: The mini drill with a grinding stone attachment, smoothing the edge of a metal piece.
• Сийлбэр: Use engraving bits for detailed work on various surfaces.


Зураг 6.4: An engraving bit attached to the mini drill, used for intricate detailing on a metal lighter.

• Зүсэх: Use cutting discs for small cuts in metal, plastic, or wood. Ensure the workpiece is secured.


Зураг 6.5: A cutting disc on the mini drill being used to cut a metal bolt secured to a wooden surface.

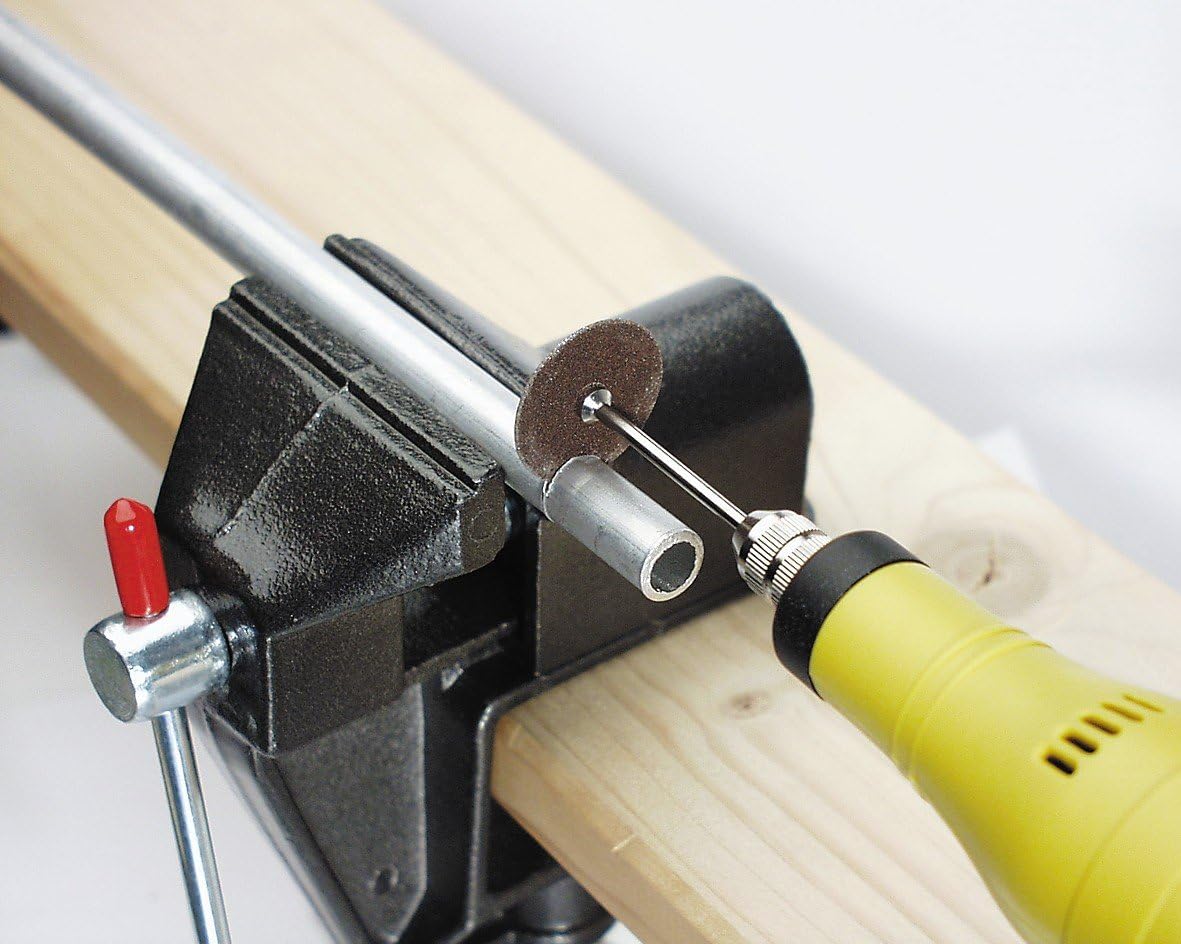

Зураг 6.6: The mini drill with a cutting disc, performing a cut on a metal tube held in a vise.
• Зүлгүүр: Attach sanding bands or discs for smoothing surfaces.

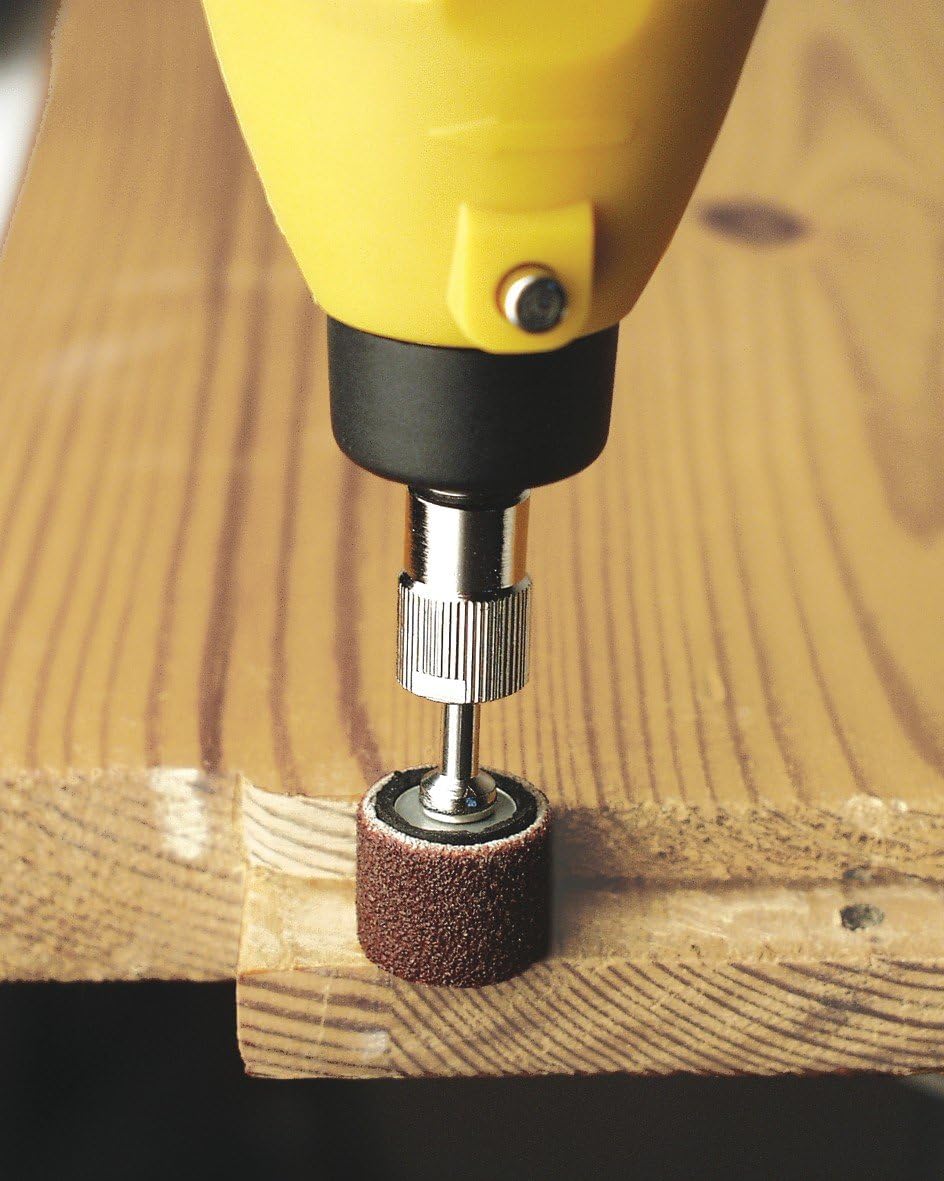

Зураг 6.7: A sanding band attachment on the mini drill, used for smoothing a wooden surface.

• Өнгөлгөө: Use polishing wheels with appropriate compounds for a high-gloss finish.

7. Засвар үйлчилгээ

Тогтмол засвар үйлчилгээ нь таны хэрэгслийн урт наслалт, оновчтой ажиллагааг баталгаажуулдаг.

7.1 Цэвэрлэгээ

• Цэвэрлэхийн өмнө багажийг үргэлж салга.
• Wipe the tool housing with a clean, damp даавуу. Хүчтэй химийн бодис, зүлгүүрийн цэвэрлэгч хэрэглэж болохгүй.
• Хэт халалтаас урьдчилан сэргийлэхийн тулд агааржуулалтын нүхнүүдээс тоос шороо, хог хаягдлыг зайлуул.
• Clean collets and accessory shanks after each use to ensure proper fit and prevent seizing.

7.2 Хадгалалт

• Store the tool and all accessories in the provided storage case.
• Keep the tool in a dry, secure location, out of reach of children.
• Нарны шууд тусгал эсвэл хэт өндөр температурт хадгалахаас зайлсхий.

8. Алдаа засах

If you encounter issues with your mini drill, refer to the following common problems and solutions:

9. Техникийн үзүүлэлтүүд

10. Баталгаат хугацаа ба дэмжлэг

For warranty information and customer support, please refer to the documentation included with your purchase or contact Brüder Mannesmann directly. Spare part availability duration is typically 1 year from the date of purchase.
