1. Танилцуулга
This user manual provides comprehensive instructions for the safe and efficient installation, operation, and maintenance of your Konstsmide Firenze 7215-250 outdoor pedestal light. Please read this manual thoroughly before beginning installation or use, and retain it for future reference. This product is designed for outdoor use, featuring a durable white lacquered aluminum and glass construction with an IP43 rating, ensuring protection against water spray.
Image 1.1: The Konstsmide Firenze 7215-250 outdoor pedestal light. This image displays the full light fixture, highlighting its classic design and white finish, suitable for various outdoor settings.
2. Аюулгүй байдлын мэдээлэл
Бүтээгдэхүүнийг гэмтээх, гэмтээхгүйн тулд дараах аюулгүй байдлын арга хэмжээг үргэлж дагаж мөрдөөрэй.
- Цахилгааны аюулгүй байдал: Installation must be performed by a qualified electrician or competent person in accordance with local electrical codes and regulations. Always disconnect power at the main circuit breaker before installation, maintenance, or bulb replacement.
- Бүтээгдэхүүний бүрэн бүтэн байдал: Do not modify the product in any way. Use only specified bulb types and wattages.
- Харьцуулах: Шилэн эд ангиудыг эвдрэхээс сэргийлж болгоомжтой харьц.
- Байршил: Ensure the light is installed on a stable, level surface and securely fastened to prevent tipping.
- IP43 үнэлгээ: This product is protected against solid objects over 1mm and spraying water. It is not suitable for submersion or direct high-pressure water jets.
3. Багцын агуулга
Суулгах ажлыг үргэлжлүүлэхийн өмнө бүх эд ангиуд байгаа бөгөөд гэмтээгүй эсэхийг шалгана уу:
- Konstsmide Firenze 7215-250 Pedestal Light Fixture
- Холбох хэрэгсэл (эрэг, зангуу)
- Зааварчилгааны гарын авлага
- Note: Light bulb (E27, max 100W) is not included and must be purchased separately.
4. Тохиргоо ба суурилуулалт
Follow these steps for proper installation of your outdoor pedestal light:
- Бэлтгэл:
- Суурилуулалтын талбайн цахилгаан хангамжийг гол хэлхээний таслуур дээр унтраасан эсэхийг шалгаарай.
- Select a suitable location for the light, ensuring it is on a stable, level surface.
- Шаардлагатай багаж хэрэгслийг цуглуул: халив, утас хуулагч, өрөм, хэмжих соронзон хальс, харандаа.
- Суурийг суурилуулах:
- Position the light fixture's base on the desired mounting surface.
- Mark the drilling points through the holes in the base.
- Drill pilot holes according to the size of the provided anchors/screws.
- Secure the base to the surface using the supplied mounting hardware.
Зураг 4.1: Ойролцоогоор view of the light's base. This image shows the hexagonal base with pre-drilled holes for secure mounting to a surface.
- Цахилгааны холболт:
- Carefully connect the electrical wires from your power supply to the fixture's terminals. Ensure correct polarity (Live, Neutral, Earth).
- Use appropriate outdoor-rated connectors and ensure all connections are secure and waterproof.
- Consult a qualified electrician if you are unsure about electrical wiring.
- Тоног төхөөрөмжийг угсрах:
- Attach the main body of the light to the secured base, ensuring it is stable and aligned.
- Secure any remaining components, such as the glass panels and top cap, as per the specific design of the fixture.

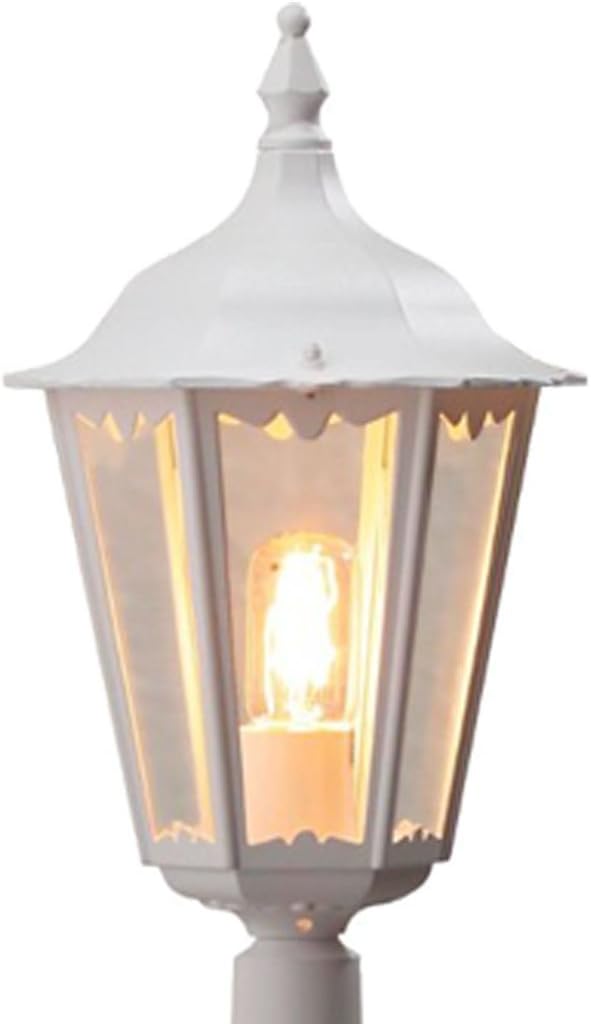

Зураг 4.2: Ойролцоогоор view of the light's top section. This image details the upper part of the lantern, including the finial and the structure holding the glass panels.
- Булцууг суурилуулах:
- Unscrew the top cap or access panel to reveal the E27 socket.
- Screw in an E27 bulb (max 100W) into the socket. Do not overtighten.
- Replace the top cap or access panel, ensuring it is securely sealed to maintain the IP43 rating.
- Эцсийн шалгалт:
- Double-check all connections and ensure the fixture is securely assembled.
- Restore power at the main circuit breaker and test the light.
Image 4.3: The Konstsmide Firenze 7215-250 light installed outdoors. This image shows the light fixture illuminating a paved area, demonstrating its functional aesthetic in a garden or pathway setting.
5. Ашиглалтын заавар
The Konstsmide Firenze 7215-250 operates as a standard outdoor light fixture. Once installed and connected to a power source, it can be controlled via an external switch (not included) or integrated into an existing outdoor lighting system.
- Асаах/унтраах: Use the wall switch or external timer/sensor connected to the circuit to turn the light on or off.
- Булцуу солих: Refer to Section 6.2 for instructions on safely replacing the light bulb.
Image 5.1: The Konstsmide Firenze 7215-250 light illuminated. This image captures the light fixture glowing, showcasing the warm light emitted and its effect on the surrounding area.
6. Засвар үйлчилгээ
Тогтмол засвар үйлчилгээ нь таны гэрлийн хэрэгслийн урт наслалт, оновчтой ажиллагааг баталгаажуулдаг.
6.1. Цэвэрлэгээ
- Цэвэрлэхийн өмнө цахилгааныг унтраасан эсэхийг шалгаарай.
- Wipe the aluminum and glass surfaces with a soft, damp даавуу.
- Зүлгүүрийн цэвэрлэгч, уусгагч, хатуу химийн бодис хэрэглэж болохгүй, учир нь эдгээр нь өнгөлгөөг гэмтээж болно.
6.2. Булцуу солих
- Always disconnect power at the main circuit breaker before replacing the bulb.
- Хуучин чийдэнг хүрэхээсээ өмнө бүрэн хөргөнө.
- Unscrew the top cap or access panel to reach the E27 socket.
- Carefully unscrew the old bulb and screw in a new E27 bulb (max 100W).
- Replace the top cap or access panel, ensuring a tight seal.
- Эрчим хүчийг сэргээж, гэрлийг шалгана уу.
7. Алдаа засах
If you encounter issues with your Konstsmide Firenze 7215-250, refer to the following table:
| Асуудал | Боломжит шалтгаан | Шийдэл |
|---|---|---|
| Гэрэл асдаггүй. | Цахилгаан хангамж байхгүй. Алдаатай чийдэн. Сул утас холболт. | Хэлхээ таслагчийг шалгана уу. Лампыг солих. Утасыг шалгана уу (цахилгаан унтарсан эсэхийг шалгана уу). |
| Гэрэл анивчдаг. | Сул чийдэн. Тохиромжгүй чийдэнгийн төрөл. Алдаатай утас. | Булцууг чангал. Ensure bulb is E27, max 100W. Утасыг шалгана уу (цахилгаан унтарсан эсэхийг шалгана уу). |
| Тоног төхөөрөмжийн доторх ус. | Improperly sealed components. Damage to fixture. | Ensure all seals and covers are tightly closed. Хагарал, гэмтэл байгаа эсэхийг шалгах; шаардлагатай бол солих. |
If the problem persists after attempting these solutions, contact Konstsmide customer support or a qualified electrician.
8. Техникийн үзүүлэлтүүд
Detailed technical specifications for the Konstsmide Firenze 7215-250:
- Загвар: 7215-250
- Брэнд: Констсмид
- Хэмжээ (L x W x H): 23.5 x 23.5 x 120 см (ойролцоогоор 9.25 x 9.25 x 47.24 инч)
- Жин: 4.96 кг (ойролцоогоор 10.93 фунт)
- Материал: Lacquered Aluminum, Glass
- Өнгө: Цагаан
- IP үнэлгээ: IP43 (Protected against solid objects over 1mm and spraying water)
- Сокет төрөл: E27
- Макс Ватtage: 100 ватт
- Ботьtage: 230 вольт
- Булцууны тоо: 1 (bulb not included)
- Суурилуулалтын төрөл: Ground mounting / Surface mounting
- Эрчим хүчний үр ашгийн шошго: A++ (for compatible bulbs)
- Дундаж наслалт: 2000 Hours (for typical incandescent bulbs)
Image 8.1: Technical dimensions of the Konstsmide Firenze 7215-250. This diagram illustrates the height (120 cm) and width (23.5 cm) of the light fixture, providing essential measurements for planning installation.
9. Баталгаат хугацаа ба дэмжлэг
Konstsmide products are manufactured to high-quality standards. For warranty information or technical support, please refer to the official Konstsmide webсайт эсвэл харилцагчийн үйлчилгээний хэлтэстэй холбогдоно уу. Худалдан авалтын баримтаа худалдан авалтын баталгаа болгон хадгалаарай.
- Үйлдвэрлэгч: Констсмид
- Холбоо барих: Refer to Konstsmide's official webхолбоо барих мэдээллийг авах сайт.
- Сэлбэг хэрэгсэл: Information regarding spare parts availability is not explicitly provided. Please contact Konstsmide directly for inquiries.
