QFX J-114U AM-FM-SW1-SW9 Radio USB-SD Player Instruction Manual

Танилцуулга

This manual provides detailed instructions for the operation and maintenance of your QFX J-114U AM-FM-SW1-SW9 Radio USB-SD Player. Please read this manual thoroughly before using the device to ensure proper function and to maximize your listening experience. This portable radio features AM/FM/SW 1-9 bands and an integrated USB/SD card slot for MP3 playback.

Бүтээгдэхүүний онцлог

• AM/FM/SW 1-9 World Receiver for broad radio frequency coverage.
• Integrated USB/SD Card Slot for MP3 audio file тоглуулах.
• High Sensitivity Receiver for improved signal acquisition.
• Stereo Earphone Jack for private listening.
• Dual power options: AC 120-220V 50-60Hz or DC 6V (4x D Batteries).
• Built-in antenna for radio reception.

Хяналт ба бүрэлдэхүүн хэсгүүд

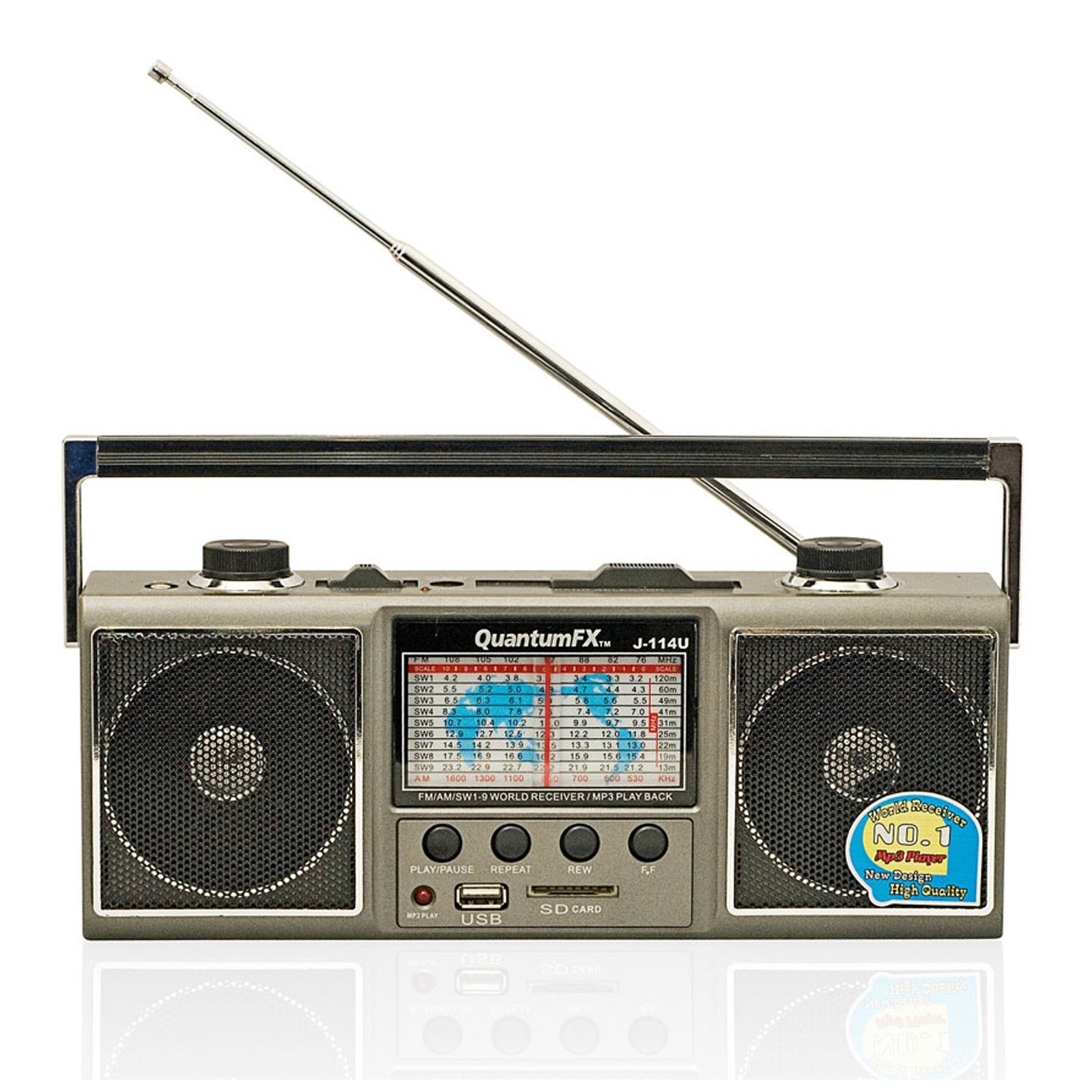

Зураг 1: Урд view of the QFX J-114U radio, showing the speaker grille, tuning dial, volume knob, band selector, and USB/SD card slots.

1. Залгах тохируулга: Used to select radio frequencies.
2. Эзлэхүүний товчлуур: Аудио гаралтын түвшинг тохируулна.
3. Хамтлаг сонгогч шилжүүлэгч: Toggles between AM, FM, and SW1-SW9 bands.
4. USB порт: MP3 тоглуулахын тулд USB флаш диск холбох зориулалттай.
5. SD картны үүр: MP3 тоглуулахын тулд SD санах ойн карт оруулах зориулалттай.
6. Эрчим хүч солих: Төхөөрөмжийг асаах эсвэл унтраана.
7. Антен: Telescopic antenna for FM and SW reception.
8. Stereo Earphone Jack: Чихэвч холбох 3.5 мм залгуур.
9. AC цахилгаан оролт: Хувьсах гүйдлийн цахилгааны утсыг холбох зориулалттай.
10. Зайны тасалгаа: Located on the back, holds 4x D batteries.

Тохиргоо

Нэгжийг тэжээх

The QFX J-114U can be powered by either AC electricity or DC batteries.

Хувьсах гүйдлийн хүч

• Цахилгаан унтраалга нь OFF байрлалд байгаа эсэхийг шалгаарай.
• Connect the AC power cord (not included) to the AC power input jack on the unit.
• Plug the other end of the AC power cord into a standard 120-220V 50-60Hz wall outlet.
• The unit will now operate on AC power.

Батерейны ажиллагаа

• Цахилгаан унтраалга нь OFF байрлалд байгаа эсэхийг шалгаарай.
• Төхөөрөмжийн арын хэсэгт байрлах зай тасалгааны тагийг онгойлгоно.
• Insert four (4) 'D' size batteries (not included) into the compartment, observing the correct polarity (+/-) as indicated inside the compartment.
• Зайны тасалгааны тагийг сайтар хаа.
• The unit is now ready for portable use. Remove batteries if the unit will not be used for an extended period.

Ашиглалтын заавар

Радио ажиллагаа (AM/FM/SW)

1. Цахилгаан унтраалгыг ON байрлал руу эргүүлнэ.
2. Select the desired band (AM, FM, SW1-SW9) using the Band Selector Switch.
3. For FM and Shortwave reception, extend the telescopic antenna fully and adjust its angle for optimal signal. For AM reception, the unit has a built-in ferrite bar antenna, so rotate the entire unit for best reception.
4. Rotate the Tuning Dial slowly to search for radio stations.
5. Adjust the Volume Knob to your preferred listening level.

USB/SD Card MP3 Playback

1. Цахилгаан унтраалга асаалттай байгаа эсэхийг шалгаарай.
2. Insert a USB flash drive or an SD card (containing MP3 audio files) into the respective slot. The unit will automatically detect the media and begin playback.
3. Use the playback control buttons (e.g., Play/Pause, Next Track, Previous Track) if available on the unit. Note: The J-114U features basic playback functionality. There is no display for track information.
4. Adjust the Volume Knob to your desired level.
5. To stop playback, remove the USB drive or SD card, or turn off the unit.

Чихэвч ашиглах

• Plug standard 3.5mm stereo headphones into the Stereo Earphone Jack.
• Чихэвч холбогдсон үед дотоод чанга яригч автоматаар дуугүй болно.
• Adjust the volume to a comfortable level before placing headphones on your ears to prevent hearing damage.

Засвар үйлчилгээ

• Цэвэрлэгээ: Төхөөрөмжийг зөөлөн, хуурай даавуугаар арчина. Зүлгүүрийн цэвэрлэгч, уусгагчийг бүү ашигла.
• Хадгалах: If the unit will not be used for a long period, remove the batteries to prevent leakage. Store in a cool, dry place.
• Антенны арчилгаа: Нугалах эсвэл хугарахаас сэргийлж дурангийн антенныг зөөлөн барь.

Алдааг олж засварлах

Үзүүлэлтүүд

• Загвар: J-114U
• Радио хамтлагууд: AM, FM, SW1-SW9 (11-Band total)
• Медиа тоглуулах: USB, SD Card (MP3 format)
• Эрчим хүчний эх үүсвэр: AC 120-220V 50-60Hz, DC 6V (4 x 'D' Batteries)
• Холболт: USB, 3.5mm Earphone Jack
• Хэмжээ: Ойролцоогоор 12.1 x 5.2 x 3.8 инч
• Жин: Approximately 2.2 pounds (without batteries)

Баталгаат болон дэмжлэг

For warranty information or technical support, please refer to the documentation provided at the time of purchase or contact QFX customer service. Keep your purchase receipt as proof of purchase for any warranty claims.

For further assistance, visit the official QFX website or contact their support channels. Specific contact details may vary by region.
