1. Танилцуулга
This manual provides essential information for the safe and efficient installation, operation, and maintenance of the Schneider Electric MD3604X Motor Disconnect Switch. This device is designed for disconnecting power to motors and other electrical loads, ensuring safety during maintenance or emergencies. Please read this manual thoroughly before installation or use.
2. Аюулгүй байдлын мэдээлэл
АНХААРУУЛГА: Цахилгаан цочролын аюул. Зөвхөн мэргэшсэн ажилтнууд энэ төхөөрөмжийг суурилуулах, ажиллуулах, засвар үйлчилгээ хийх ёстой. Эдгээр зааврыг дагаж мөрдөхгүй байх нь үхэл эсвэл ноцтой гэмтэл учруулж болзошгүй.
- Always disconnect power before working on the switch or connected equipment.
- Тохиромжтой хувийн хамгаалалтын хэрэгслийг (PPE) ашиглах.
- Verify all connections are secure and correctly wired according to local and national electrical codes.
- Шилжүүлэгч нь эвдэрсэн мэт байвал бүү ажиллуул.
- Ensure the enclosure is properly sealed to maintain NEMA 4X rating.
3. Багцын агуулга
Багцыг нээхдээ бүх зүйл байгаа бөгөөд гэмтэлгүй эсэхийг шалгаарай.
- Schneider Electric MD3604X Motor Disconnect Switch (Quantity: 1)
- Зааварчилгаа (энэ баримт бичиг)
4. Тохиргоо ба суурилуулалт
4.1 Mounting the Disconnect Switch
The MD3604X is designed for surface mounting. Choose a location that is easily accessible for operation and maintenance, and where the NEMA 4X rating can be maintained (e.g., protected from water jets, corrosion, and dust).
- Ensure the mounting surface is flat and capable of supporting the switch's weight.
- Mark the drilling points using the switch's mounting holes as a template.
- Drill appropriate holes and secure the switch firmly using suitable hardware (not included).
4.2 утас холболт
All wiring must comply with national and local electrical codes. Refer to the wiring diagram provided inside the switch enclosure for specific connection details.
- Оролтын хүч: Connect the incoming three-phase (3P) power supply to the designated input terminals.
- Гаралтын ачаалал: Connect the motor or load wiring to the designated output terminals.
- Газардуулга: Ensure proper grounding of the switch enclosure and all connected equipment.
- Момент: Tighten all terminal screws to the specified torque values to ensure secure electrical connections and prevent overheating.

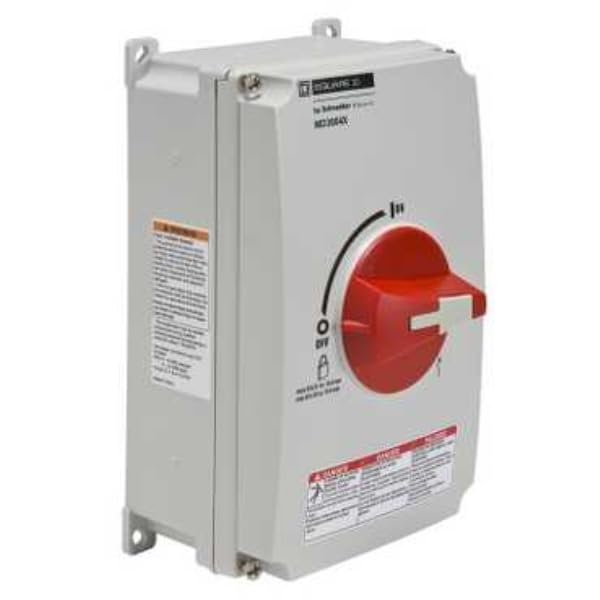

Figure 1: Schneider Electric MD3604X Motor Disconnect Switch. This image shows the compact design of the MD3604X, highlighting its robust enclosure suitable for NEMA 4X environments.
5. Ашиглалтын заавар
The MD3604X is a simple ON/OFF disconnect switch. It features a rotary handle for operation.
- Асаахын тулд: Rotate the handle to the "ON" position. This connects power to the load.
- Унтраахын тулд: Rotate the handle to the "OFF" position. This disconnects power from the load.
- Түгжих/Tagгарах: The handle can be locked in the "OFF" position using a padlock (not included) to prevent accidental re-energization during maintenance, adhering to Lockout/Tagout (LOTO) procedures.
6. Засвар үйлчилгээ
Regular inspection and maintenance ensure the longevity and safe operation of the disconnect switch.
- Тогтмол үзлэг: Шилжүүлэгчийг жил бүр шалгаж, биет гэмтэл, зэврэлт, холболт суларсан эсэхийг шалгаарай.
- Цэвэрлэгээ: Keep the exterior of the enclosure clean. Use a damp даавуу; зүлгүүрийн цэвэрлэгч эсвэл уусгагчаас зайлсхий.
- Битүүмжлэлийн бүрэн бүтэн байдал: Periodically check the integrity of the enclosure seals to ensure the NEMA 4X rating is maintained.
- Терминал битүүмжлэл: Re-check terminal screw tightness during scheduled maintenance, especially after initial installation and heavy use.
7. Алдаа засах
If you encounter issues with your MD3604X switch, refer to the following table. Always ensure power is disconnected before attempting any troubleshooting steps.
| Асуудал | Боломжит шалтгаан | Шийдэл |
|---|---|---|
| Унтраалга асаалттай/унтраалттай биш байна | Internal mechanism damage; handle obstruction. | Inspect for physical damage. Ensure handle moves freely. If damaged, replace the unit. |
| No power to load when ON | Loose wiring connections; upstream power issue; internal fault. | Check all wiring connections for tightness. Verify upstream power supply. If issue persists, consult a qualified electrician. |
| Enclosure seal compromised | Wear and tear; improper installation. | Inspect gaskets and seals. Replace if damaged to maintain NEMA 4X rating. |
8. Техникийн үзүүлэлтүүд
| Онцлог | Дэлгэрэнгүй |
|---|---|
| Загварын дугаар | MD3604X |
| Брэнд | Schneider Electric |
| Одоогийн үнэлгээ | 60 А |
| Польшууд | 3P (Three-Phase) |
| Хавсралтын үнэлгээ | ОБЕГ 4X |
| Ватtage | 19980 ватт |
| Зүйлийн жин | 1 фунт |
| Бүтээгдэхүүний хэмжээс | 10 x 10 x 10 инч |
| Гарал үүслийн улс | Хятад |
9. Баталгаат хугацаа ба дэмжлэг
Баталгаат мэдээлэл болон техникийн дэмжлэг авахыг хүсвэл албан ёсны Schneider Electric-ээс лавлана уу webсайт эсвэл харилцагчийн үйлчилгээтэй холбогдоно уу. Баталгаат зарга авахын тулд худалдан авалтын баримтаа хадгална уу.
Schneider Electric албан ёсны Webсайт: www.se.com
