1. Танилцуулга
This manual provides comprehensive instructions for the installation, operation, and maintenance of your MB Quart ZA2-1000.2 2-Channel Class SQ (Class A/B) Car Audio Amplifier. Please read this manual thoroughly before attempting installation or operation to ensure proper use and to prevent damage.
The ZA2-1000.2 is a full-range, bridgeable amplifier designed for high-quality car audio systems, featuring Q-Stasis Pre Ampамьд сэрүүн С.tage circuitry and adjustable high and low pass filters.
2. Аюулгүй байдлын мэдээлэл
Суурилуулалт, ашиглалтын явцад дараах аюулгүй байдлын урьдчилан сэргийлэх арга хэмжээг үргэлж дагаж мөрдөөрэй.
- Цахилгааны ажил эхлэхийн өмнө машины сөрөг зайны терминалыг салга.
- Бүх утсыг чимхэх, гэмтээхээс сэргийлж зөв байрлуулж, бэхэлсэн эсэхийг шалгаарай.
- Заасан цахилгаан, газардуулга, чанга яригчийн холболтод тохирох хэмжигч утсыг ашиглана уу.
- -ийг суурилуулах ampӨргөгчийг хангалттай агааржуулалттай, чийг болон хэт халалтаас хамгаалагдсан байршилд найдвартай байрлуулна уу.
- ажиллуулж болохгүй ampХэрэв өргөгч эвдэрсэн эсвэл ажиллахгүй бол. Алдааг олж засварлах хэсгийг үзнэ үү эсвэл дэмжлэгтэй холбогдоно уу.
- байрлуулахаас зайлсхий ampАгааржуулагчийг нарны шууд тусгалд эсвэл дулааны эх үүсвэрийн ойролцоо байрлуулна.
3. Тохиргоо ба суурилуулалт
3.1 Суулгах Ampнастан
The MB Quart ZA2-1000.2 amplifier is designed for surface mounting. Choose a secure location in your vehicle that provides sufficient airflow around the amplifier to prevent overheating. Avoid mounting it in enclosed spaces without ventilation.
3.2 утас холболт
Refer to the diagram below for proper wiring connections. Ensure all connections are tight and secure to prevent electrical shorts or poor performance.

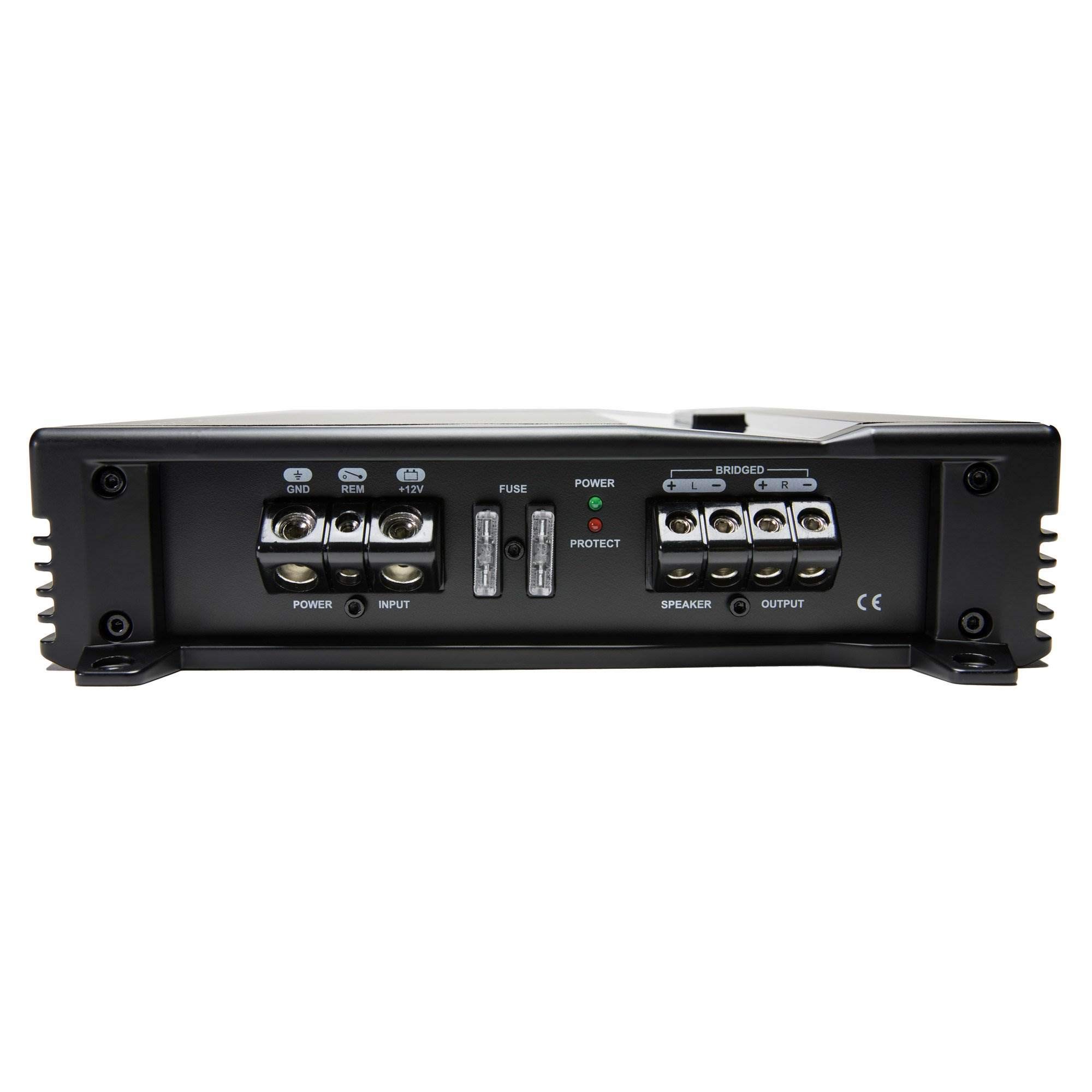

Figure 1: Power and Speaker Terminal Connections. This image displays the rear panel of the amplifier, highlighting the power input (GND, REM, +12V), fuse holders, and speaker output terminals (BRIDGED, +L, -L, +R, -R).
- Хүчдэл (BATT +12V): Connect to the positive terminal of the vehicle's battery using 4 gauge wire. Install an appropriate fuse (20A x 1) within 18 inches of the battery.
- Газар (GND): Connect to a clean, unpainted metal surface of the vehicle chassis using 4 gauge wire. Ensure a solid electrical connection.
- Алсын удирдлага (REM): Толгой хэсгийнхээ алсын удирдлагатай асаах залгуурт холбогдоно уу. Энэ утас нь эргүүлнэ ampстерео төхөөрөмжтэй өргөгчийг асааж, унтраана уу.
- Илтгэгчийн гаралт: Connect your speakers to the designated speaker terminals using 12 gauge wire. Observe correct polarity (+ to + and - to -). For bridged mono operation, refer to the "Operating Instructions" section.

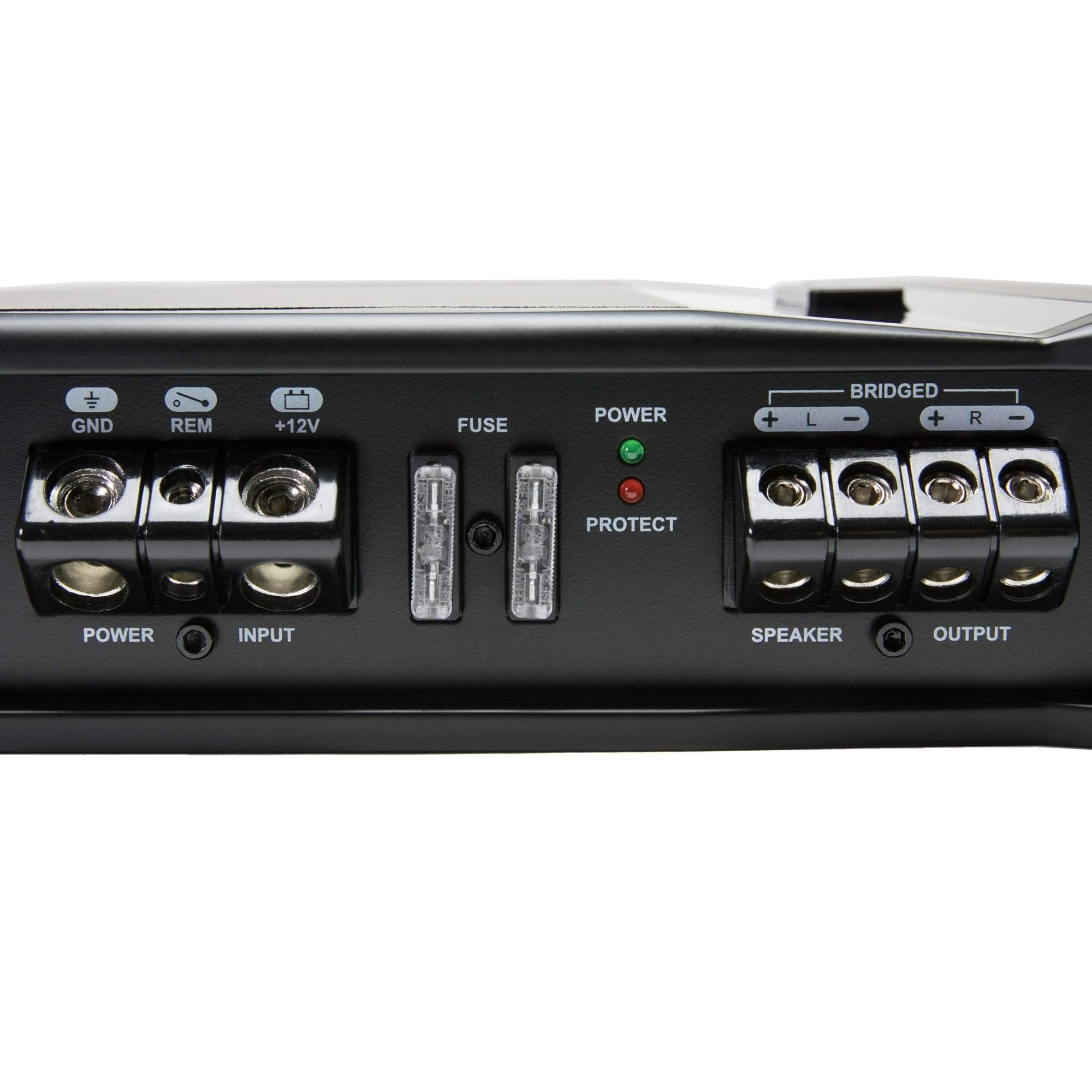

Зураг 2: Нарийвчилсан view of Power and Speaker Terminals. This close-up shows the robust screw terminals for power, ground, remote, and speaker connections, along with the fuse slots.
3.3 Аудио оролтын холболтууд
Толгой хэсгийнхээ RCA гаралтыг холбоно уу ampөргөгч RCA оролтын залгуурууд. amplifier also features a high-level input for head units without RCA outputs.

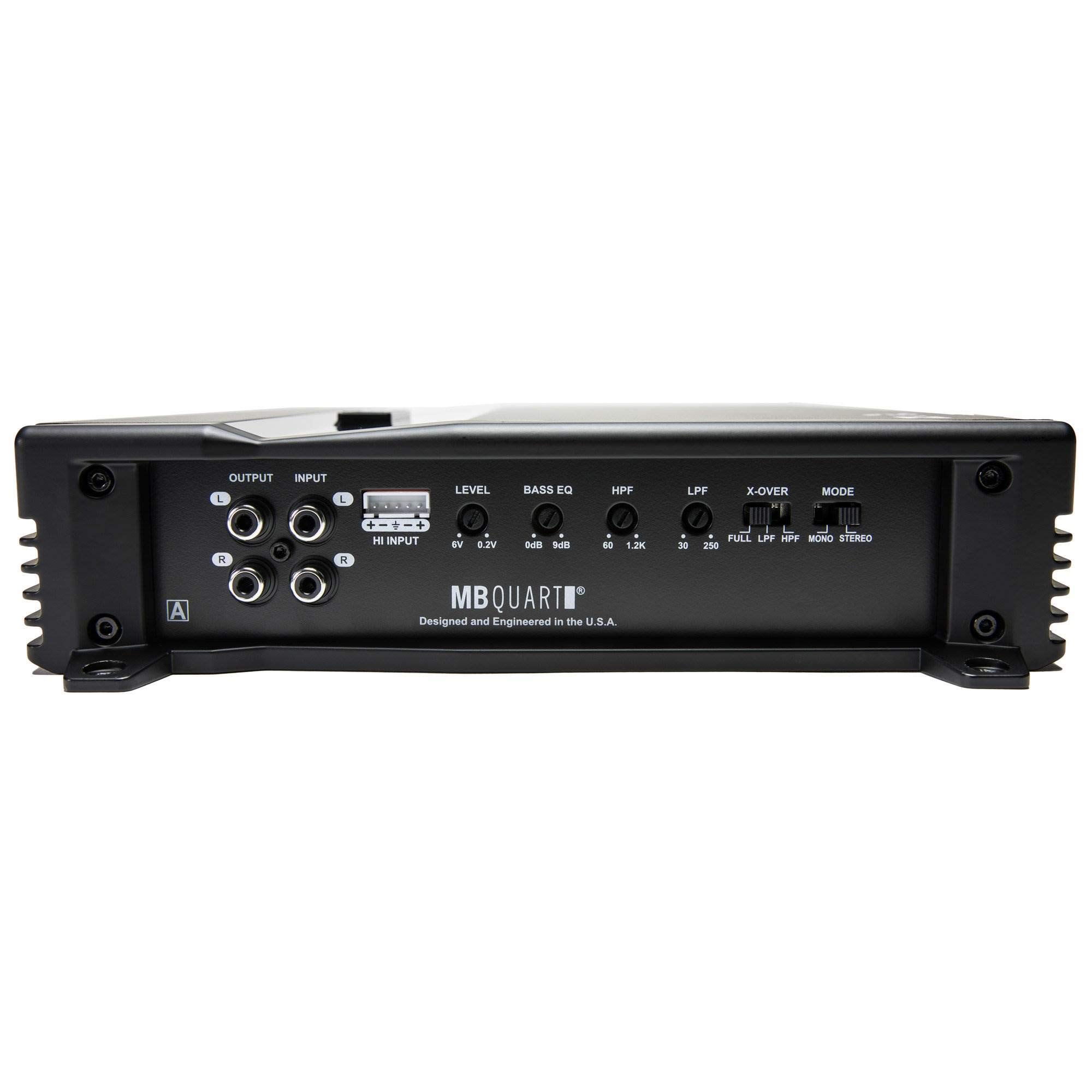

Figure 3: Audio Input and Control Panel. This image displays the rear panel, including the RCA input/output jacks, high-level input connector, and various control knobs for level, bass EQ, HPF, LPF, and X-OVER.
- RCA оролтууд: Connect the RCA cables from your head unit's pre-amp руу гарна amplifier's "INPUT" RCA jacks (1 Pair).
- Өндөр түвшний оролт: If your head unit does not have RCA outputs, use the provided high-level input connector. Connect your speaker wires from the head unit to this connector.
- RCA гаралт: The amplifier provides 1 Pair of RCA output jacks for connecting additional amplifiers in a daisy-chain configuration.
Зураг 4: Нарийвчилсан view of Control Knobs and Inputs. A close-up of the amplifier's control section, showing the precise markings for LEVEL, BASS EQ, HPF, LPF, X-OVER, and MODE switches, along with the high-level input.
4. Ашиглалтын заавар
Нэг удаа amplifier is correctly installed and wired, you can adjust its settings for optimal audio performance.
4.1 Хяналтын самбар дээрview
The amplifier features several adjustable controls on its rear panel:
- LEVEL (Input Gain): Оролтын мэдрэмжийг тохируулна amplifier to match the output of your head unit. Range: 6.0V - 0.2V. Start with the gain low and slowly increase until distortion is heard, then back off slightly.
- BASS EQ: Provides a bass boost. Range: 0dB - 9dB. Use sparingly to avoid distortion.
- HPF (Өндөр нэвтрүүлэх шүүлтүүр): Filters out low frequencies, allowing only frequencies above the set point to pass. Range: 60Hz - 1.2KHz (12dB per octave). Useful for protecting full-range speakers from damaging bass.
- LPF (Бага нэвтрүүлэх шүүлтүүр): Filters out high frequencies, allowing only frequencies below the set point to pass. Range: 30Hz - 250Hz (12dB per octave). Typically used for subwoofers.
- X-OVER (Crossover Mode Switch): Selects the crossover operation.
- БҮРЭН: Full range audio, no filtering applied.
- LPF: Low Pass Filter active.
- HPF: High Pass Filter active.
- MODE (Operation Mode Switch): -Г сонгоно amplifier's output configuration.
- MONO (Bridged): Combines the two channels into a single, more powerful mono output. Use for a single subwoofer. Refer to speaker terminal markings for bridged connection.
- СТЕРЕО: Standard two-channel operation for left and right speakers.
4.2 Анхдагч асаалт
Бүх холболт хийгдсэний дараа тээврийн хэрэгслийн сөрөг батерейны терминалыг дахин холбоно уу. Толгойн нэгжээ асаана уу. amplifier's power indicator light (green) should illuminate. If the protect light (red) illuminates, refer to the troubleshooting section.
5. Засвар үйлчилгээ
The MB Quart ZA2-1000.2 amplifier requires minimal maintenance. Follow these guidelines to ensure longevity:
- Цэвэрлэгээ: Үе үе арчих amplifier-ийн гадна талыг зөөлөн, хуурай даавуугаар . Химийн хүчтэй бодис, зүлгүүрийн цэвэрлэгч хэрэглэж болохгүй.
- Агааржуулалт: гэдгийг баталгаажуулах amplifier's cooling fins are free from dust and obstructions. Good airflow is crucial for preventing overheating.
- Холболтууд: Occasionally check all wiring connections (power, ground, remote, speaker, RCA) to ensure they remain tight and free from corrosion.
6. Алдаа засах
Хэрэв танд асуудал тулгарвал ampөргөгч, техникийн дэмжлэгтэй холбогдохоосоо өмнө дараах хүснэгтийг үзнэ үү.
| Асуудал | Боломжит шалтгаан | Шийдэл |
|---|---|---|
| Цахилгаан байхгүй (Цахилгаан LED унтарсан) |
|
|
| Protect LED on (Red) |
|
|
| Дуу байхгүй |
|
|
| Гажуудсан дуу |
|
|
7. Техникийн үзүүлэлтүүд
| Онцлог | Тодорхойлолт |
|---|---|
| Загвар | ZA2-1000.2 |
| Брэнд | M.B Quart |
| AmpАмьдралын анги | Class SQ (Class A/B) |
| Сувгууд | 2 (Two channel and bridged mono operation) |
| Хувьсах ботьtage | 6.0V - 0.2V |
| Давтамжийн хариу үйлдэл | 10Гц - 45КГц |
| Кроссоверын төрөл | Variable Electronic |
| Өндөр нэвтрүүлэх кроссовер | 12dB per Octave: 60Hz - 1.2KHz |
| Бага нэвтрүүлэх кроссовер | 12dB per Octave: 30Hz - 250Hz |
| Басс өсөлт | 0 - 9dB |
| Power Output @ 2 Ohms | 2 х 500 Вт |
| Power Output @ 4 Ohms | 2 х 250 Вт |
| Mono Bridged @ 4 Ohms | 1 х 1000 Вт |
| Аудио оролт | 1 Pair RCA Jacks, High-Level Input |
| Аудио гаралт | 1 Pair RCA Jacks |
| Power Terminal Wire Gauge | 4 gauge (12V/GND) |
| Speaker Terminal Wire Gauge | 12 хэмжүүр |
| Залгих | 20А х 1 |
| Хэмжээ (L x W x H) | 12.63 x 10.5 x 3.25 инч (32 x 26.6 x 8.2 см) |
| Жин | 5.5 фунт (2.4 кг) |
| Суурилуулах төрөл | Гадаргуугийн бэхэлгээ |
| UPC | 806576227069 |
| ASIN | B06W52P84L |
8. Баталгаат хугацааны мэдээлэл
For detailed warranty information regarding your MB Quart ZA2-1000.2 amplifier, please refer to the official MB Quart webсайт эсвэл таны бүтээгдэхүүнтэй хамт ирсэн баталгаат карт. Баталгаат хугацааны нөхцөл, болзол нь бүс нутаг болон жижиглэн худалдаачнаас хамаарч өөр өөр байж болно.
9. Хэрэглэгчийн дэмжлэг
If you require further assistance or have questions not covered in this manual, please visit the official MB Quart website for support resources, FAQs, and contact information. You may also contact your authorized MB Quart dealer.
