Sound Town PAC360-6 Commercial Power Ampнастан

1. Танилцуулга

Худалдан авалт хийсэнд баярлалааasing the Sound Town PAC360-6 Commercial Power Ampөргөгч. Энэ amplifier is designed for multi-zone public address (PA) applications, offering 360W RMS power output across 6 zones with individual volume control. It supports both 70V/100V constant voltage and 4-16 Ohm low impedance speaker systems. Featuring versatile input options including RCA, microphone, USB, FM radio, and Bluetooth connectivity, the PAC360-6 is suitable for various commercial environments such as restaurants, lounges, bars, schools, and warehouses. Please read this manual thoroughly before operation to ensure proper setup and safe use.

2. Аюулгүй ажиллагааны заавар

• Эрчим хүчний эх үүсвэр: Connect the unit only to an AC 110V/230V 50/60Hz power source as indicated on the rear panel.
• Газардуулга: Цахилгаан цочролоос урьдчилан сэргийлэхийн тулд төхөөрөмжийг зөв газардуулсан эсэхийг шалгаарай.
• Агааржуулалт: Do not block ventilation openings. Maintain adequate space around the unit for proper airflow to prevent overheating.
• Чийг: Do not expose the unit to rain or moisture. Avoid placing liquid-filled objects on the ampнастан.
• Дулаан: Төхөөрөмжийг радиатор, халаалтын төхөөрөмж, зуух эсвэл бусад дулаан ялгаруулдаг төхөөрөмж зэрэг дулааны эх үүсвэрээс хол байлга.
• Үйлчилгээ: Энэ төхөөрөмжийг өөрөө засварлах гэж бүү оролдоорой. Бүх үйлчилгээг мэргэшсэн үйлчилгээний ажилтнуудад шилжүүлээрэй.
• Цэвэрлэгээ: Unplug the unit from the power outlet before cleaning. Use a dry cloth for cleaning.

3. Багцын агуулга

Бүх зүйл багцад байгаа эсэхийг шалгана уу:

• Sound Town PAC360-6 Commercial Power Ampнастан
• Цахилгаан кабель
• Алсын удирдлага
• FM антен
• Хэрэглэгчийн гарын авлага (энэ баримт бичиг)

4. Бүтээгдэхүүн дууссанview

4.1 Урд самбарын удирдлага

The front panel provides access to all primary controls and indicators for the ampнастан.

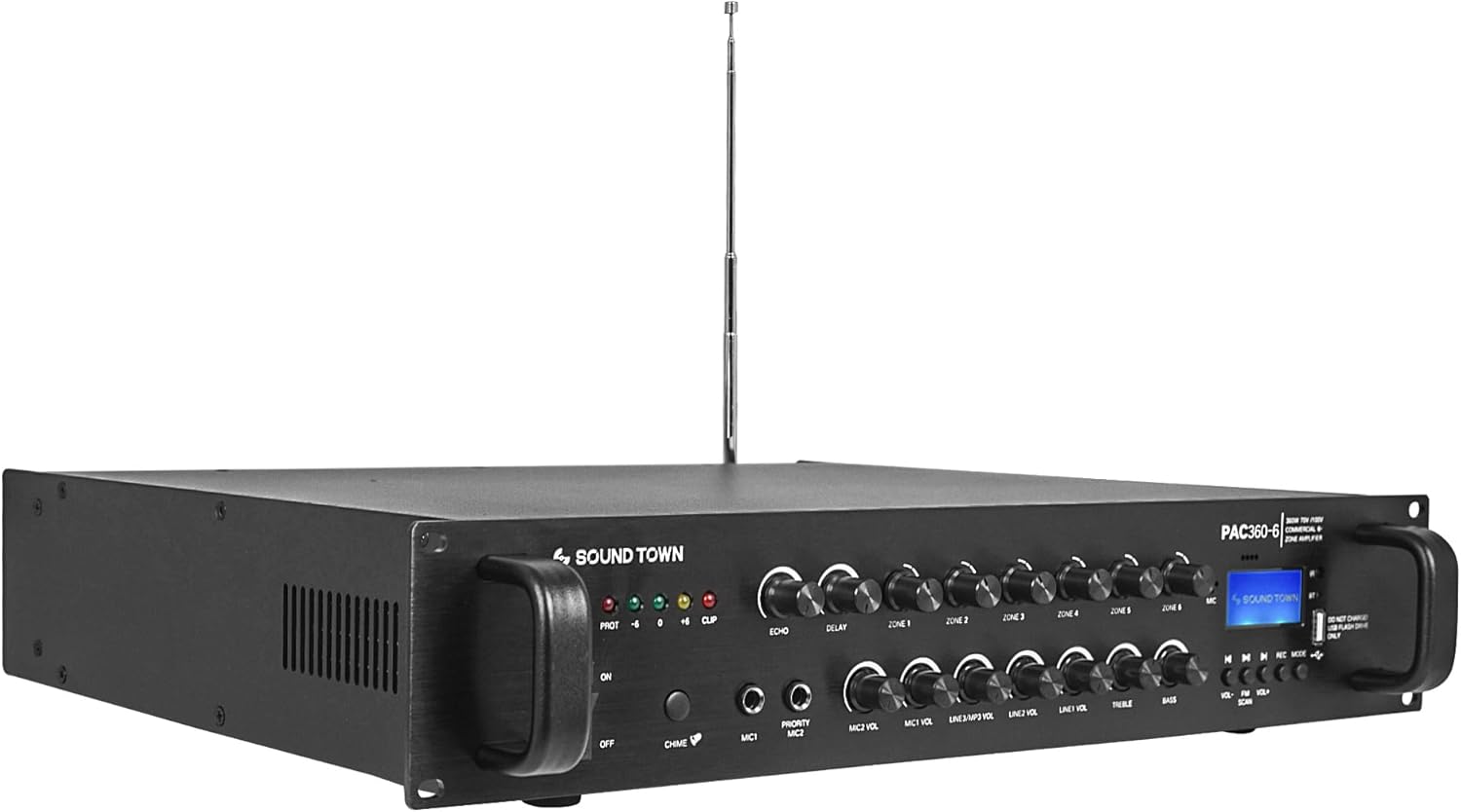

Зураг: Урд view of the Sound Town PAC360-6 ampөргөгч, үзүүлэнasing its controls and the included remote control.

Зураг: Нарийвчилсан view of the front panel controls, including power switch, input selectors, volume knobs, and display.

• POWER унтраалга: эргүүлнэ ampилүү амьд асаах эсвэл унтраах.
• Indicators (PROT, CLIP, +6, +10): Display protection status, signal clipping, and output levels.
• ECHO/DELAY Controls: Adjust echo and delay effects for microphone inputs.
• ZONE 1-6 Volume Controls: Individual volume adjustments for each of the six output zones.
• MIC 1/MIC 2 Inputs: 1/4-inch (6.35mm) jack inputs for microphones. MIC 1 is a priority input.
• MIC VOL/MP3 VOL/LINE VOL Controls: Adjust volume levels for microphone, USB/Bluetooth/FM, and line inputs respectively.
• TREBLE/BASS Controls: Adjust the high and low frequency response of the overall output.
• МАСТЕР БАТЬ: Нийт гаралтын хэмжээг хянадаг ampнастан.
• MODE товчлуур: Selects input source (Bluetooth, USB, FM, Line).
• Дэлгэц: Одоогийн горим, замын мэдээлэл эсвэл FM давтамжийг харуулна.
• USB порт: Аудио тоглуулах зориулалттай fileUSB дискнээс.
• Тоглуулах удирдлага: Play/Pause, Previous/Next track buttons for USB/Bluetooth/FM.

4.2 Арын самбарын холболтууд

The rear panel houses all input and output connections for the ampнастан.

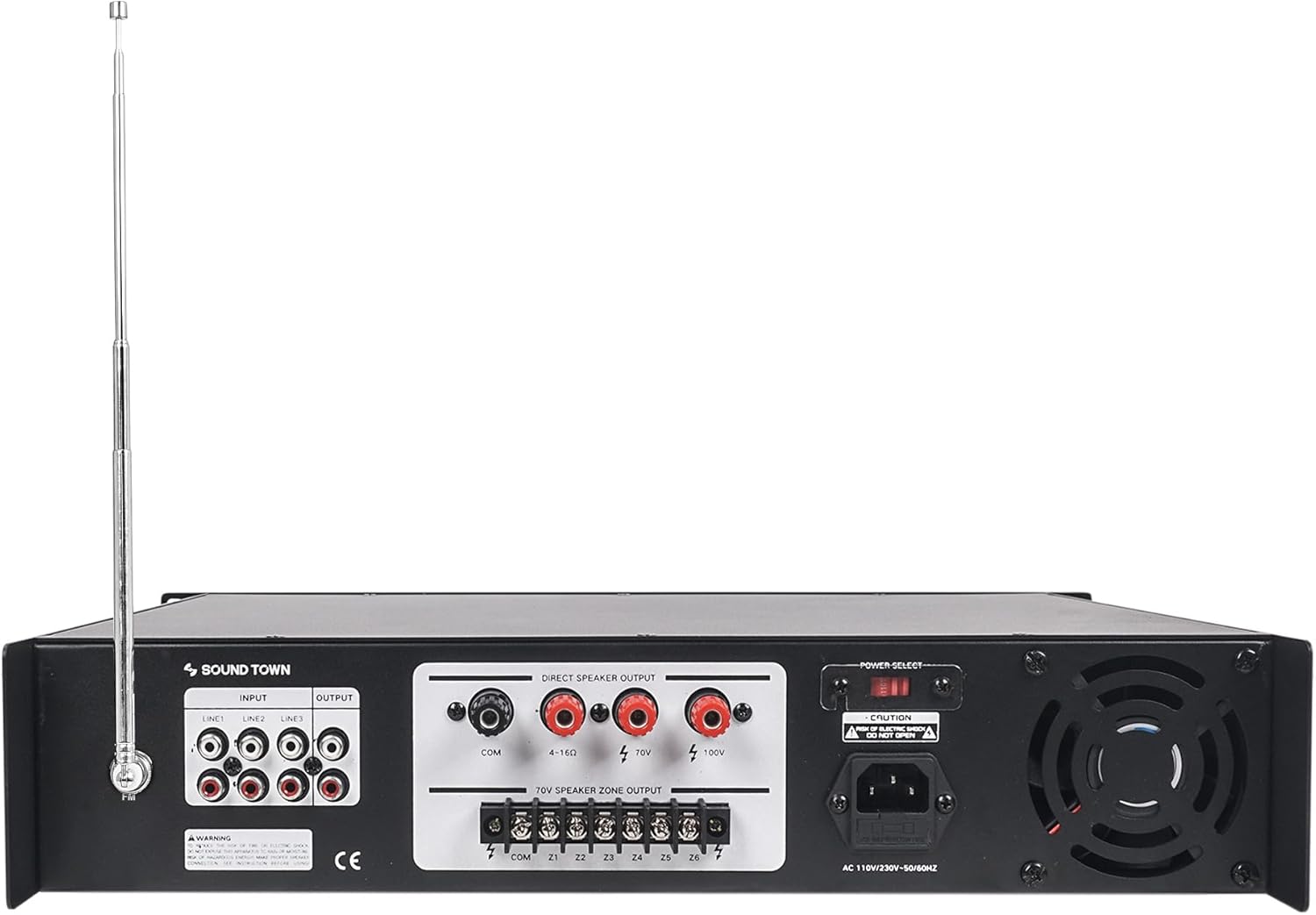

Зураг: Ар талд view of the Sound Town PAC360-6 amplifier, showing all input and output terminals.

Зураг: Нарийвчилсан view of the rear panel connections, including RCA inputs, speaker outputs, and power input.

• INPUT (LINE 1, LINE 2, LINE 3): RCA stereo input jacks for connecting external audio sources (e.g., CD player, mixer).
• OUTPUT (LINE 1, LINE 2, LINE 3): RCA stereo output jacks for connecting to other ampөргөгч буюу бичлэгийн төхөөрөмж.
• DIRECT SPEAKER OUTPUT (COM, 4-16 Ohm, 70V, 100V): Terminals for connecting speakers. Use COM with 4-16 Ohm for low impedance speakers, or COM with 70V/100V for constant voltage системүүд.
• 70V SPEAKER ZONE OUTPUT (COM, Z1-Z6): Screw terminals for connecting 70V speakers to individual zones.
• POWER SELECT (110V/230V): Ботьtage selector switch. Ensure this matches your local power supply before connecting.
• AC IN: Цахилгааны утасны оролт.
• FM АНТЕН: Дагалдах FM антенны холболт.

5. Тохиргоо

5.1 Байршил

-ийг байрлуул amplifier on a stable, flat surface or mount it in a standard equipment rack. Ensure there is adequate ventilation around the unit to prevent overheating. Avoid placing it near heat sources or in direct sunlight.

5.2 Эрчим хүчний холболт

1. -ийг баталгаажуулна уу POWER SELECT switch on the rear panel matches your local power voltage (110V or 230V). Incorrect selection can damage the unit.
2. Өгөгдсөн цахилгааны кабелийг холбоно уу Ac port on the rear panel and then to a suitable wall outlet.

5.3 Чанга яригчийн холболтууд

The PAC360-6 supports both low impedance (4-16 Ohm) and constant voltage (70V/100V) speaker systems. Do not mix these types of connections on the same output terminals.

Image: Diagram illustrating speaker output connections for both direct 4-16 Ohm and 70V/100V multi-zone setups.

Image: Visual representation of how the PAC360-6 amplifier can distribute audio to six independent zones.

5.3.1 70V/100V Speaker Zone Output

This method is ideal for multi-room applications using multiple speakers. Ensure all speakers have a 70V or 100V transformer.

1. Connect the negative ends of your speakers to the 'COM' terminal on the 70V SPEAKER ZONE OUTPUT блок.
2. Connect the positive ends of each speaker to the designated zone terminals (Z1, Z2, Z3, Z4, Z5, Z6) to create independent zones.
3. Нийт ватtage of all connected speakers in a 70V/100V system should not exceed the amplifier's rated power (360W).

5.3.2 Direct Speaker Output (4-16 Ohm / 70V / 100V)

Use these terminals for direct connection to a single speaker or a series of speakers. Note that the 4-16 Ohm output does not have separate zone volume control.

1. Учир нь 4-16 Ohm speakers: Connect the negative speaker wire to the 'COM' terminal and the positive speaker wire to the '4-16 Ohm' terminal.
2. Учир нь 70V speakers: Connect the negative speaker wire to the 'COM' terminal and the positive speaker wire to the '70V' terminal.
3. Учир нь 100V speakers: Connect the negative speaker wire to the 'COM' terminal and the positive speaker wire to the '100V' terminal.

5.4 Оролтын холболтууд

1. RCA шугамын оролтууд: Connect external audio sources (e.g., media players, mixers) to the LINE 1, LINE 2, or LINE 3 RCA input jacks on the rear panel.
2. Микрофоны оролтууд: Connect microphones to the MIC 1 or MIC 2 1/4-inch jacks on the front panel. MIC 1 has priority over other inputs.
3. FM антен: Connect the included FM antenna to the FM ANTENNA terminal on the rear panel for radio reception.

6. Ашиглалтын заавар

6.1 Асаах/унтраах

дээр дарна уу ХҮЧ урд самбарыг асаахын тулд асаана уу ampөргөгчийг асаах эсвэл унтраах. Төхөөрөмж асаалттай үед тэжээлийн индикатор асна.

6.2 Оролтын эх үүсвэрийн сонголт

дээр дарна уу MODE button on the front panel or the remote control to cycle through available input sources: Bluetooth, USB, FM Radio, LINE 1, LINE 2, LINE 3.

6.3 Bluetooth холболт

1. Select 'Bluetooth' mode using the MODE button. The display will show 'BT'.
2. On your Bluetooth-enabled device (e.g., smartphone, tablet), search for available devices and select 'Sound Town'.
3. Хосолсоны дараа та дууг утасгүй дамжуулах боломжтой ampнастан.

6.4 Микрофоны хэрэглээ

1. Connect your microphone(s) to the MIC 1 or MIC 2 inputs.
2. -ийг тохируулна уу MIC VOL микрофоны дууны түвшинг хянах товчлуур.
3. -г ашиглана уу ЭХО болон ХОЁРОЛТ knobs to add effects to the microphone signal.
4. Note that MIC 1 is a priority input, meaning it will automatically lower the volume of other audio sources when used.

6.5 Zone Volume Control

Each of the six zones (Z1-Z6) has an independent volume control knob on the front panel. Adjust these knobs to set the desired audio level for each specific zone.

6.6 Master Volume, Bass, and Treble

• МАСТЕР БАТЬ: Adjust this knob to control the overall output volume of the ampнастан.
• БАС/ТРебль: Use these knobs to fine-tune the low and high frequencies of the audio output to suit your preference or room acoustics.

6.7 FM радиогийн ажиллагаа

1. FM антенн холбогдсон эсэхийг шалгана уу.
2. Select 'FM' mode using the MODE товч.
3. Use the Previous/Next track buttons (or remote) to scan for radio stations.

7. Засвар үйлчилгээ

• Цэвэрлэгээ: Цэвэрлэхийн өмнө цахилгааныг салга. Төхөөрөмжийн гадна талыг зөөлөн, хуурай даавуугаар арчина. Шингэн цэвэрлэгч эсвэл аэрозоль хэрэглэж болохгүй.
• Агааржуулалт: Агааржуулалтын нүхнүүд нь тоос шороо, хог хаягдлаас цэвэр байгаа эсэхийг тогтмол шалгаж байгаарай.
• Хадгалах: If storing the unit for an extended period, ensure it is powered off, unplugged, and stored in a cool, dry place away from direct sunlight.

8. Алдаа засах

9. Техникийн үзүүлэлтүүд

10. Баталгаат хугацаа ба дэмжлэг

Sound Town products are designed for reliability and performance. For specific warranty information and technical support, please refer to the warranty card included with your product or visit the official Sound Town webсайт. Худалдан авалтын баримтаа аливаа баталгаат нэхэмжлэлийг худалдан авсан баримт болгон хадгална уу.
