JEYI NVMe M.2-оос 5 хүртэлх SATA адаптерийн хэрэглэгчийн гарын авлага

1. Танилцуулга

Энэхүү гарын авлагад таны JEYI NVMe M.2-оос 5 хүртэлх SATA адаптерийг суурилуулах, ажиллуулах, засвар үйлчилгээ хийх талаар дэлгэрэнгүй зааварчилгаа өгсөн болно. Энэхүү адаптер нь M.2 NVMe үүрийг SSD болон HDD хоёуланг нь дэмждэг таван дотоод SATA III 6Gb/s порт болгон хөрвүүлснээр таны ширээний компьютерын хадгалах багтаамжийг өргөжүүлэх зориулалттай.

Гол онцлогууд нь:

• M.2 NVMe үүрэнд 5 SATA порт нэмнэ.
• PCIe 3.0 x2 интерфэйсийг дэмждэг бөгөөд 1700 MB/s хүртэл хурдыг санал болгодог.
• Залгаад ажиллуулах функц, драйвер шаардлагагүй.
• UASP/TRIM, AHCI горим болон Native Command Queuing (NCQ)-г дэмждэг.
• PCI Express Ver.3.1a болон SATA хувилбар 3.2 үзүүлэлтүүдтэй нийцдэг.
• SATA эрчим хүч хэмнэх горимуудыг (хэсэгчилсэн болон унтлагын горим) дэмждэг.
• 5 хүртэлх дискэнд зориулсан програм хангамжийн RAID бүлгүүдийг идэвхжүүлдэг.

Зураг 1.1: JEYI NVMe M.2-оос 5 хүртэлх SATA адаптер, M.2 холбогч болон таван SATA портыг харуулж байна.

2. Багцын агуулга

Суулгацыг үргэлжлүүлэхийн өмнө багцад бүх зүйл байгаа эсэхийг шалгана уу:

• JEYI NVMe M.2-оос 5 хүртэлх SATA адаптер карт
• Хөнгөн цагаан радиатор (урьдчилан суурилуулсан эсвэл тусдаа)
• Суурилуулах эрэг
• Жижиг халив

Зураг 2.1: Нарийвчилсан view адаптерийн эд ангиуд болон радиатор, эрэг, халив зэрэг дагалдах хэрэгслүүд.

3. Тохиргоо ба суурилуулалт

JEYI NVMe M.2-оос 5 хүртэлх SATA адаптерийг ширээний компьютер дээрээ зөв суулгахын тулд эдгээр алхмуудыг дагана уу.

1. Цахилгааныг унтрааж, салгах: Эхлэхээсээ өмнө компьютер тань бүрэн унтарсан, цахилгааны залгуураас салгагдсан эсэхийг шалгаарай.
2. Нээлттэй PC Case: Эх хавтан руу нэвтрэхийн тулд компьютерийнхаа гэрийг болгоомжтой нээнэ үү.
3. M.2 NVMe үүрийг олох: Эх хавтан дээрээ байгаа M.2 NVMe үүрийг тодорхойл. Энэ адаптерт PCIe 3.0 x2 дэмждэг M-Key M.2 үүр шаардлагатай.
4. Адаптер оруулах: JEYI NVMe M.2-оос 5 хүртэлх SATA адаптерийг M.2 үүрэнд бага зэрэг өнцгөөр зөөлөн оруулна уу. Байранд нь товших хүртэл чанга дарна уу.
5. Аюулгүй адаптер: Эх хавтангийн M.2 тулгуурт адаптерийг бэхлэхийн тулд өгөгдсөн боолтыг ашиглана уу.
6. SATA хөтчүүдийг холбох: Стандарт SATA өгөгдлийн кабелиар SATA SSD эсвэл HDD-үүдээ адаптер дээрх таван SATA порт руу холбоно уу. Драйв бүрийн аюулгүй холболтыг хангана уу.
7. Эрчим хүчийг холбох: SATA хөтчүүдээ компьютерынхоо тэжээлийн нэгж (PSU)-д холбосон эсэхээ шалгаарай. Адаптер өөрөө M.2 үүрнээс тэжээл авдаг.
8. Компьютерийн гэрийг хаагаад асаана уу: Компьютерийн гэрийг хааж, цахилгааны утсыг дахин холбож, компьютерээ асаана уу.

Зураг 3.1: Эх хавтан дээрх M.2 үүрэнд суурилуулсан адаптер, таван порттой холбогдсон SATA кабель.

Адаптер нь Plug and Play горимд ажилладаг бөгөөд энэ нь Windows болон Linux зэрэг ихэнх үйлдлийн системүүдэд нэмэлт драйвер шаардлагагүй гэсэн үг юм. Таны үйлдлийн систем холбогдсон SATA драйверуудыг автоматаар илрүүлэх ёстой.

4. Ашиглалтын заавар

Суулгасны дараа JEYI NVMe M.2-оос 5 хүртэлх SATA адаптер нь стандарт SATA хянагч болж ажилладаг бөгөөд нэмэлт таван SATA III 6Gb/s портыг хангадаг.

• Драйв илрүүлэлт: Системээ ачаалах үед холбогдсон SATA дискнүүдийг үйлдлийн систем тань илрүүлэх ёстой. Шинэ дискнүүдийг ашиглахаасаа өмнө Диск Удирдлага (Windows) эсвэл түүнтэй адилтгах хэрэгслүүд (Linux)-ээр дамжуулан эхлүүлж, форматлах шаардлагатай болж магадгүй.
• Гүйцэтгэл: Адаптер нь холбогдсон диск бүрийн хувьд SATA III 6Gb/s хурдыг дэмждэг бөгөөд PCIe 3.0 x2 интерфэйсийг ашиглан нийт 1700 MB/s хүртэлх зурвасын өргөнийг ашигладаг. Бодит гүйцэтгэл нь таны системийн тохиргоо болон ашигласан дискнээс хамаарч өөр өөр байж болно.
• Програм хангамжийн RAID: Энэ адаптер нь холбогдсон таван дискэн дээр програм хангамжийн RAID бүлгүүдийг үүсгэхийг дэмждэг. Програм хангамжийн RAID-г тохируулах зааврыг үйлдлийн системийн баримт бичгээс үзнэ үү (жишээ нь, Windows дээр хадгалах зай, Linux дээр mdadm). Энэ адаптер нь техник хангамжийн RAID функцийг хангадаггүй гэдгийг анхаарна уу.
• Дэвшилтэт онцлогууд: Адаптер нь нийцтэй төхөөрөмжүүдийн гүйцэтгэлийг сайжруулахын тулд UASP (USB хавсаргасан SCSI протокол), SSD оновчлолын TRIM, AHCI (Advanced Host Controller Interface) горим, IDE програмчлалын интерфэйс болон Native Command Queuing (NCQ)-г дэмждэг.
• Эрчим хүч хэмнэх: Адаптер нь хөтчүүд сул зогсолтын үед эрчим хүчний хэрэглээг багасгахын тулд PCI Express Physical Layers эрчим хүч хэмнэх горимууд болон SATA эрчим хүч хэмнэх горимуудыг (хэсэгчилсэн болон унтлагын горим) дэмждэг.

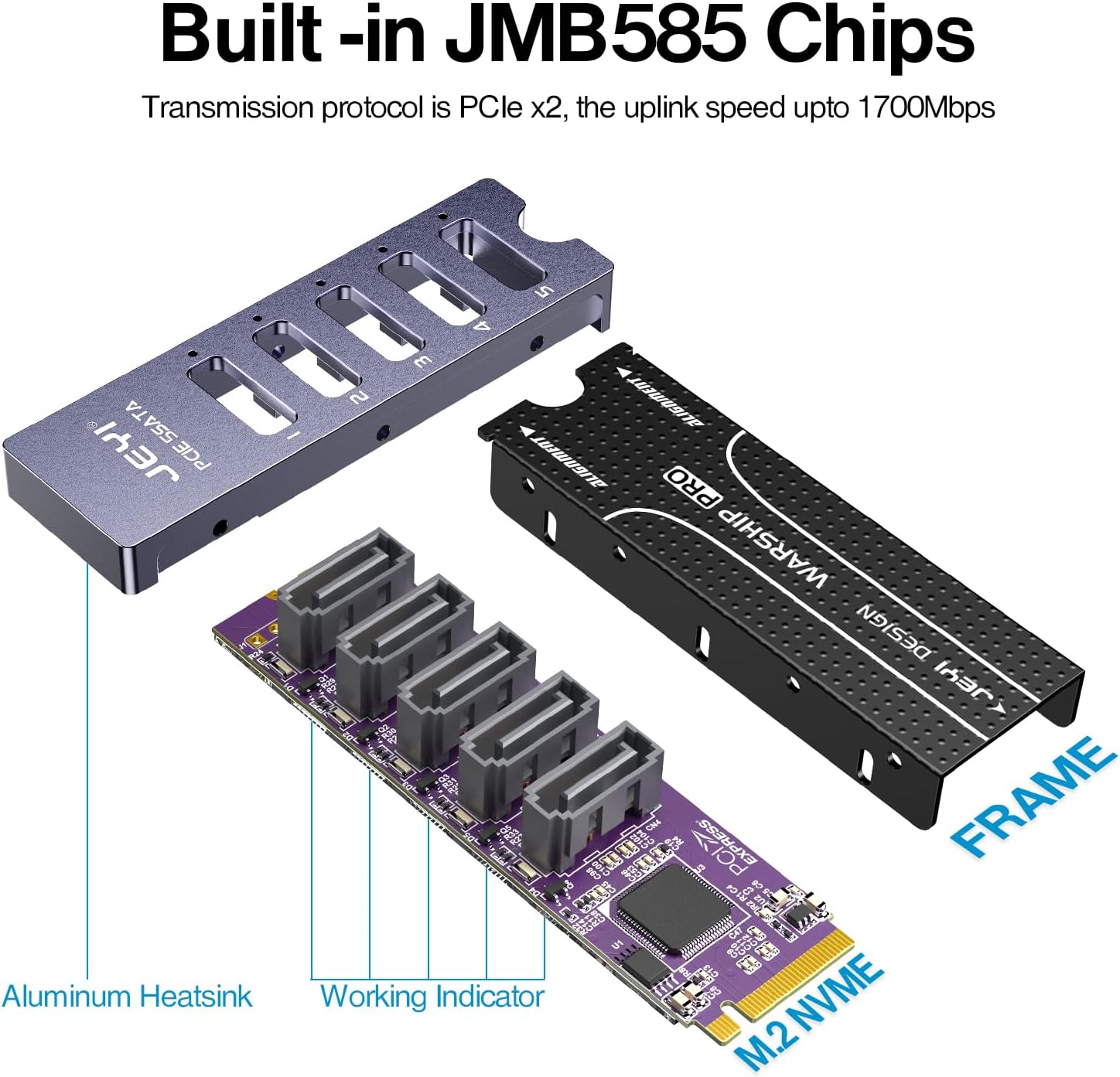

Зураг 4.1: Дотоод view адаптерийн хувьд JMB585 чип болон хөнгөн цагаан радиаторыг үр ашигтай ажиллуулахад онцолсон.

5. Засвар үйлчилгээ

JEYI NVMe M.2-оос 5 хүртэлх SATA адаптер нь засвар үйлчилгээ бага шаарддаг эд анги юм. Түүний удаан эдэлгээ, оновчтой ажиллагааг хангахын тулд дараахь зүйлийг анхаарч үзээрэй.

• Тоосжилтоос урьдчилан сэргийлэх: Адаптер болон бусад эд анги дээр тоос хуримтлагдахаас сэргийлж, компьютерийнхээ дотор талыг тогтмол цэвэрлэж байгаарай. Энэ нь агаарын урсгалыг саатуулж, хэт халахад хүргэдэг.
• Аюулгүй холболтууд: Бүх SATA өгөгдөл болон тэжээлийн кабель нь адаптер болон хөтчүүдтэй найдвартай холбогдсон эсэхийг үе үе шалгаж байгаарай. Сул холболтууд нь тасалданги диск илрүүлэх асуудалд хүргэж болзошгүй.
• Байгаль орчны нөхцөл: Адаптерийг тогтвортой температур болон чийгшилтэй орчинд ажиллуулна уу. Хэт өндөр температур эсвэл чийгээс зайлсхий.
• Физик харьцах: Адаптертай харьцахдаа алтан контактууд эсвэл электрон эд ангиудад шууд хүрэхээс зайлсхий. Үргэлж ирмэгээс нь барь.

6. Алдаа засах

Хэрэв та JEYI NVMe M.2-оос 5 хүртэлх SATA адаптертай холбоотой асуудалтай тулгарвал дараах нийтлэг алдааг олж засварлах алхмуудыг үзнэ үү.

• Драйвууд илрээгүй байна:
  • Адаптерийг M.2 үүрэнд бүрэн суулгаж, боолтоор бэхэлсэн эсэхийг шалгаарай.
  • Бүх SATA өгөгдөл болон цахилгаан кабель нь адаптер болон хөтчүүдтэй аюулгүй холбогдсон эсэхийг шалгана уу.
  • M.2 үүрийг идэвхжүүлж, зөв ​​тохируулсан эсэхийг шалгахын тулд эх хавтангийнхаа BIOS/UEFI тохиргоог шалгана уу (жишээ нь, хэрэв байгаа бол PCIe горимд тохируулна уу).
  • Хөтчийн асуудлыг арилгахын тулд эх хавтангийн SATA портуудтай шууд холбогдсон хөтчүүдийг (боломжтой бол) туршина уу.
  • Шинэ дискнүүдийн хувьд тэдгээрийг үйлдлийн системийн Диск Удирдлагын хэрэгсэлд эхлүүлж, форматласан эсэхээ шалгаарай.
• Хөтчийн тасалдал:
  • Энэ нь ихэвчлэн SATA кабелийн холболт суларснаас үүдэлтэй байж болно. Бүх кабелийг буцааж байрлуул.
  • Хөтчүүдэд хангалттай цахилгаан хангамжийг хангах. Хангалтгүй цахилгаан нь тогтворгүй байдалд хүргэж болзошгүй.
  • Хэт халсан эсэхийг шалгана уу. Компьютерийн гэр доторх агаарын урсгалыг зөв хангана уу. Адаптер нь температурыг хянахын тулд радиатортой.
  • Эх хавтангийнхаа BIOS/UEFI-г хамгийн сүүлийн хувилбар руу шинэчилнэ үү, учир нь энэ нь заримдаа нийцтэй байдлын асуудлыг шийдэж болох юм.
• Удаан гүйцэтгэл:
  • Таны M.2 үүр PCIe 3.0 x2 буюу түүнээс дээш хувилбарыг дэмжиж байгаа эсэхийг шалгана уу. PCIe-ийн доод хувилбарууд эсвэл тохиргоонууд нь зурвасын өргөнийг хязгаарлаж болзошгүй.
  • Таны SATA хөтчүүд SATA III (6Gb/s) хурдтай байх чадвартай эсэхийг шалгаарай.
  • Хөтчийн гүйцэтгэлд нөлөөлж болзошгүй арын процессууд эсвэл системийн бусад саад бэрхшээлийг шалгана уу.

Хэрэв эдгээр алхмуудыг хийсний дараа асуудал арилахгүй бол цаашид тусламж авахын тулд JEYI хэрэглэгчийн дэмжлэгтэй холбогдоно уу.

7. Техникийн үзүүлэлтүүд

8. Баталгаат хугацаа ба дэмжлэг

JEYI бүтээгдэхүүнүүд нь найдвартай байдал, гүйцэтгэлд зориулагдсан. Баталгаат хугацааны мэдээлэл болон техникийн дэмжлэг авахыг хүсвэл албан ёсны JEYI-ээс лавлана уу. webсайт эсвэл харилцагчийн үйлчилгээтэй шууд холбогдоно уу.

Дэмжлэг үзүүлэх үйлчилгээтэй холбогдохдоо бүтээгдэхүүний загварын дугаар (JY-5SATA) болон худалдан авалтын мэдээллээ бэлэн байлгана уу.

Хамгийн сүүлийн үеийн драйверууд (хэрэв байгаа бол энэ төхөөрөмж нь Plug and Play боловч) болон Түгээмэл асуултуудын талаар JEYI дэмжлэгийн хуудсанд зочилно уу.
