LEXENT 9000BTU Portable Air Conditioning Unit

1. Аюулгүй ажиллагааны чухал заавар

Please read this manual carefully before operating your LEXENT Portable Air Conditioning Unit. Keep these instructions for future reference.

• Төхөөрөмжийг тэгш, тогтвортой гадаргуу дээр байрлуулсан эсэхийг шалгаарай.
• Агаарын оролт болон гаралтын нүхийг бүү хааж болохгүй. Төхөөрөмжийн эргэн тойронд дор хаяж 30 см зайтай байлга.
• Only use the unit with a properly grounded power outlet.
• Гэмтсэн утас, залгууртай төхөөрөмжийг бүү ажиллуул.
• Ашиглалтын явцад хүүхэд, тэжээвэр амьтдыг нэгжээс хол байлга.
• Цэвэрлэх эсвэл ямар нэгэн засвар үйлчилгээ хийхээс өмнө төхөөрөмжийг салга.
• Энэ төхөөрөмж нь R290 хөргөгчийг ашигладаг. Хөргөлтийн хэлхээг цоолж болохгүй.
• Зөвхөн дотор ашиглах зориулалттай.

2. Бүтээгдэхүүн дууссанview

The LEXENT 9000BTU Portable Air Conditioning Unit is a versatile 3-in-1 appliance designed to provide cooling, dehumidification, and fan functions for your home or office.

2.1. Багцын агуулга

Figure 2.1: LEXENT Portable Air Conditioner Unit and Accessories

This image displays the main portable air conditioning unit along with its essential accessories: the exhaust hose, components of the window sealing kit, a remote control for convenient operation, and a drainage pipe for dehumidification. All components are white, matching the unit.

• Зөөврийн агааржуулагчийн төхөөрөмж
• Exhaust Hose (170cm length)
• Window Kit (suitable for sliding/double/single hung windows)
• Алсын удирдлага
• Ус зайлуулах хоолой
• Хэрэглэгчийн гарын авлага (энэ баримт бичиг)

2.2. Үндсэн шинж чанарууд

Figure 2.2: 3-in-1 Functionality

This image highlights the unit's three primary functions: air conditioning for cooling, dehumidification to reduce moisture, and a fan mode for air circulation. A person is shown comfortably reading near the unit, emphasizing its ability to create a comfortable environment.

• 3-ын-1 функциональ байдал: Offers Cooling, Dehumidification, and Fan modes.
• Хүчтэй хөргөлт: 9000 BTU capacity, capable of reaching temperatures as low as 16°C.
• Үр дүнтэй чийгшүүлэх: Removes up to 24L of moisture per day.
• Фен горим: Two adjustable speeds for enhanced air circulation (up to 270m³ per hour).
• Эрчим хүчний хэмнэлттэй: Rated Class A for low energy consumption.
• 24 цагийн таймер: Төлөвлөсөн үйл ажиллагааг зөвшөөрдөг.
• LED дэлгэц ба алсын удирдлага: Easy monitoring and adjustment of settings.
• R290 Хөргөгч: Байгаль орчинд ээлтэй хөргөлтийн бодис.
• Тохиромжтой хөдөлгөөн: Equipped with wheels for easy movement between rooms (suitable for spaces up to 30m²).
• Дуу чимээ багатай ажиллагаа: Operates between 53-64dB, with lower noise at lower power settings.

3. Тохиргоо ба суурилуулалт

Зөөврийн агааржуулагчийн оновчтой ажиллагаанд зөв суурилуулах нь чухал юм. Эдгээр алхмуудыг анхааралтай дагаж мөрдөөрэй.

3.1. Байршил сонгох

• Төхөөрөмжийг хатуу, тэгш гадаргуу дээр байрлуул.
• Ensure there is at least 30cm of space around the unit for proper airflow.
• Position the unit near a window or opening where the exhaust hose can be vented outdoors.

3.2. Цонхны багц суурилуулах

Figure 3.1: Window Kit Compatibility and Installation

This image illustrates the two types of windows compatible with the included window kit: double/single hung windows and sliding windows. It also shows the unit's dimensions (330mm depth, 280mm width, 685mm height) and how the exhaust hose connects to the window kit for venting hot air outside.

1. Цонхны иж бүрдлийг угсрах: Extend the adjustable window seal plate to fit your window opening. The included kit is suitable for sliding, double, or single hung windows.
2. Яндангийн хоолойг төхөөрөмжид холбоно уу: Connect one end of the exhaust hose to the air outlet on the back of the air conditioning unit. Twist clockwise to secure.
3. Яндангийн хоолойг цонхны хэрэгсэлд бэхлэх: Connect the other end of the exhaust hose to the adapter that fits into the window seal plate.
4. Цонхны багцыг суулгах: Place the assembled window kit into the window opening and close the window to secure it. Ensure the seal is as tight as possible to prevent hot air from entering the room.
5. Байрлалын нэгж: Move the unit close to the window, ensuring the exhaust hose is not kinked or excessively bent. The maximum length of the exhaust pipe is 170cm.

Note: A separate window kit is available for tilting and casement windows, if needed.

4. Ашиглалтын заавар

Your LEXENT Portable Air Conditioner can be controlled via the LED display touch panel on the unit or the included remote control.

4.1. Хяналтын самбар болон алсын удирдлага

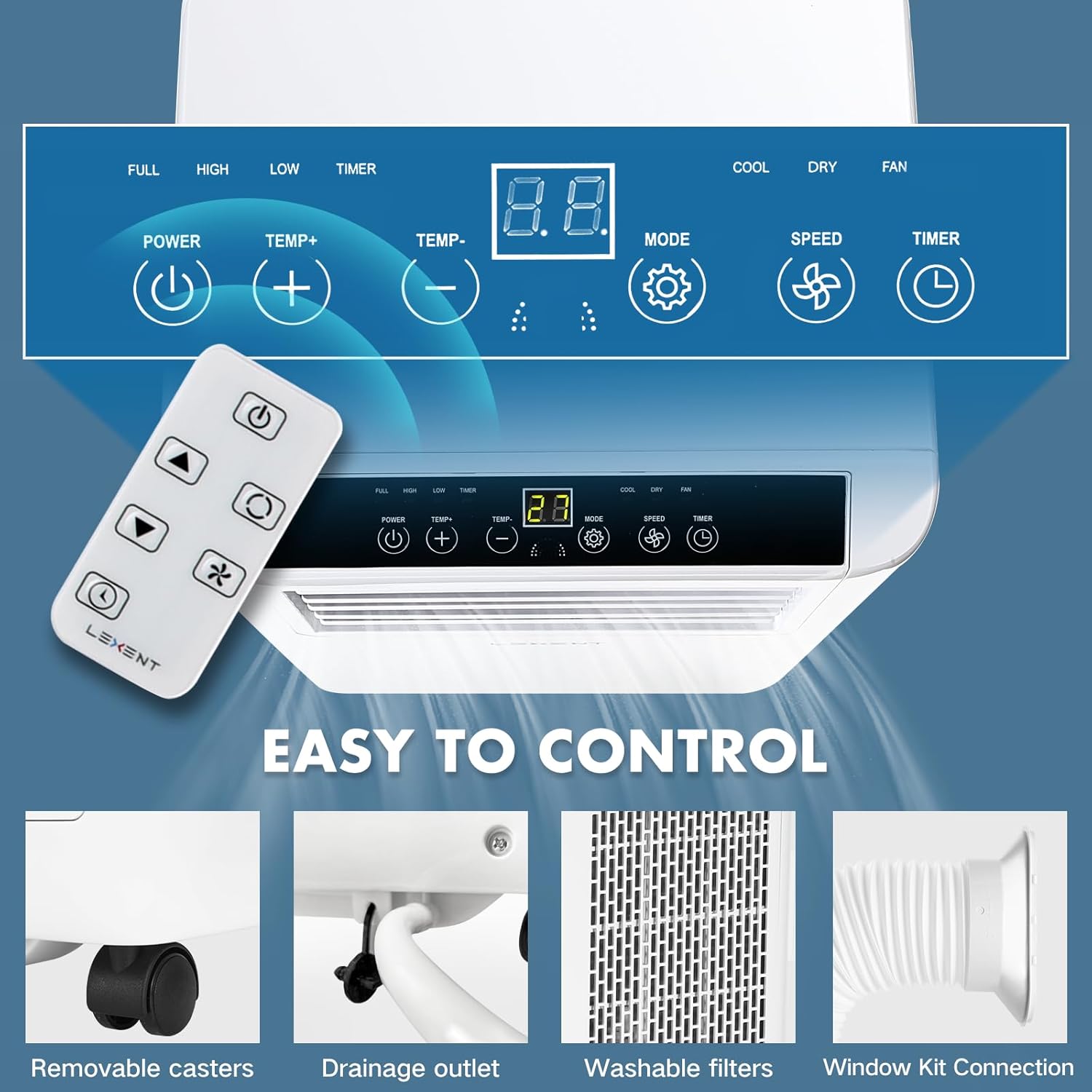

Зураг 4.1: Хяналтын самбар ба Алсын удирдлага

This image provides a detailed look at the unit's top control panel, featuring an LED display and touch buttons for POWER, TEMP+, TEMP-, MODE, SPEED, and TIMER. Below it, the remote control is shown with similar function buttons, allowing for convenient operation from a distance.

• Цахилгаан товч: Төхөөрөмжийг асаах/унтраах.
• Температур +/- Товчлуурууд: Хөргөх горимд хүссэн температурыг тохируулна.
• Горимын товчлуур: Хөргөлт, Чийгшүүлэгч, Сэнсний горимуудаар дамжин өнгөрдөг.
• Хурдны товчлуур: Adjusts fan speed (Low, High) in Fan and Cooling modes.
• Цаг хэмжигч товчлуур: 24 цагийн АСААХ/УНТРААХ таймерыг тохируулна.

Зураг 4.2: Алсын удирдлагын ажиллагаа

This image depicts the convenience of operating the air conditioner with its remote control. A woman is shown relaxing in a chair, adjusting the unit's settings remotely, highlighting the "24H Auto On/Off Timer" feature and the overall ease of creating a comfortable environment.

4.2. Үйлдлийн горимууд

Figure 4.3: Cooling, Drying, and Fan Modes

This image visually explains the three main operational modes of the unit. "Cooling Mode" shows cool air circulating in a living room, aiming to bring temperatures down to 16°C. "Drying Mode" (Dehumidifier) illustrates moisture absorption in a closet, keeping the room dry and mold-free. "Fan Mode" depicts air circulation in a bedroom, providing fast and adjustable wind speed.

• Хөргөх горим:

  Press the Mode button until the "Cool" indicator lights up. Use the Temp +/- buttons to set your desired temperature (16°C - 31°C). The unit will cool the room to the set temperature.
• Чийгшүүлэгч горим:

  Press the Mode button until the "Dry" indicator lights up. In this mode, the unit will automatically adjust humidity levels, removing up to 24L of moisture per day. Ensure the drainage pipe is connected for continuous drainage, or periodically empty the internal water tank if not using continuous drainage.

• Фен горим:

  Press the Mode button until the "Fan" indicator lights up. Use the Speed button to select between low and high fan speeds. This mode circulates air without cooling or dehumidifying.

4.3. Таймер функц

The 24-hour timer allows you to set the unit to turn ON or OFF automatically after a specified period.

• Автоматаар унтраах тохиргоог хийхийн тулд: With the unit running, press the Timer button. Use Temp +/- to set the desired hours (1-24) until the unit turns off.
• Автоматаар асаах тохиргоог хийхийн тулд: With the unit OFF, press the Timer button. Use Temp +/- to set the desired hours (1-24) until the unit turns on.

5. Засвар үйлчилгээ

Regular maintenance ensures the longevity and efficient operation of your LEXENT Portable Air Conditioner.

5.1. Агаар шүүгчийг цэвэрлэх

Figure 5.1: Removable and Washable Filter Screen

This image shows a close-up of the air filter screen, emphasizing that it is removable and washable. Regular cleaning of this filter is essential for maintaining air quality and the unit's efficiency.

Агаар шүүгчийг ашиглалт, агаарын чанараас хамааран хоёр долоо хоног тутамд эсвэл түүнээс олон удаа цэвэрлэж байх ёстой.

1. Төхөөрөмжийг тэжээлийн залгуураас салга.
2. Locate the air filter panel (usually on the back or side of the unit).
3. Шүүлтүүрийг зөөлөн сугалж ав.
4. Шүүлтүүрийг бүлээн, савантай усаар угаана. Дахин оруулахын өмнө сайтар зайлж, агаарт бүрэн хатаана.
5. Reinsert the dry filter back into the unit and close the panel.

5.2. Ус зайлуулах хоолой

Figure 5.2: Drainage Outlet

This image shows the drainage hole with its sealing cover, located at the bottom rear of the unit. This outlet is used to drain accumulated water, especially when operating in dehumidifier mode, either manually or via continuous drainage with the provided pipe.

In Dehumidifier mode, water will accumulate. You have two options for drainage:

• Тасралтгүй ус зайлуулах суваг: Connect the provided drainage pipe to the drainage outlet at the bottom rear of the unit. Ensure the pipe leads to a floor drain or a container placed lower than the unit.
• Гарын авлагын ус зайлуулах хоолой: If not using continuous drainage, the internal water tank will fill up. When full, the unit may stop operating and display an error code (refer to troubleshooting). Unplug the unit, place a shallow pan under the drainage outlet, remove the sealing cover, and allow the water to drain completely. Replace the cover securely.

6. Алдаа засах

Хэрэглэгчийн дэмжлэгтэй холбогдохын өмнө дараах нийтлэг асуудал, шийдлүүдийг үзнэ үү.

7. Техникийн үзүүлэлтүүд

8. Баталгаат хугацаа ба дэмжлэг

LEXENT products are designed for reliability and performance. For any questions, technical assistance, or warranty claims, please contact LEXENT customer support.

Please refer to your purchase documentation for specific warranty terms and conditions. Keep your proof of purchase for warranty service.

For support, visit the official LEXENT website or contact their customer service line. Contact details are typically found on the product packaging or the brand's official online presence.
