BLACK+DECKER BCD003C1 18V утасгүй алх өрмийн машины хэрэглэгчийн гарын авлага

Танилцуулга

This manual provides essential instructions for the safe operation, setup, maintenance, and troubleshooting of your BLACK+DECKER BCD003C1 18V Cordless Variable Speed Hammer Drill Machine. Please read this manual thoroughly before using the tool to ensure proper and safe usage. Keep this manual for future reference.

Аюулгүй байдлын ерөнхий мэдээлэл

АНХААРУУЛГА: Энэхүү цахилгаан хэрэгсэлд өгөгдсөн бүх аюулгүй байдлын анхааруулга, заавар, зураг чимэглэл, техникийн үзүүлэлтүүдийг уншина уу. Доор жагсаасан бүх зааврыг дагаж мөрдөхгүй байх нь цахилгаан цочрол, гал болон/эсвэл хүнд гэмтэл учруулж болзошгүй.

• Цахилгаан хэрэгсэлтэй ажиллахдаа нүдний хамгаалалт, сонсголын хамгаалалтыг үргэлж өмс.
• Ажлын байраа цэвэр, гэрэлтүүлэг сайтай байлга. Эмх замбараагүй эсвэл харанхуй газар осол аваар гарахыг өдөөдөг.
• Шатамхай шингэн, хий, тоос зэрэг тэсрэх аюултай орчинд цахилгаан хэрэгслийг бүү ажиллуул.
• Цахилгаан хэрэгсэл ажиллуулж байх үед хүүхдүүд болон хажууд байгаа хүмүүсийг хол байлга.
• Зөв хувцасла. Сул хувцас, үнэт эдлэл бүү өмс. Үс болон хувцсаа хөдөлгөөнт хэсгүүдээс хол байлга.
• Санамсаргүй эхлэхээс зайлсхий. Батерейнд холбох, багажийг авах, зөөхөөс өмнө унтраалга унтарсан эсэхийг шалгаарай.
• Аппликешнд тохирох цахилгаан хэрэгслийг ашиглана уу.
• Аливаа тохируулга хийх, дагалдах хэрэгслийг солих, цахилгаан хэрэгслийг хадгалахын өмнө батерейг цахилгаан хэрэгслээс салга.
• Цахилгаан хэрэгсэл, дагалдах хэрэгслийг засварлах. Хөдөлгөөнт хэсгүүдийн тэгш бус байдал, бэхэлгээ, эд анги эвдэрсэн, цахилгаан хэрэгслийн ажиллагаанд нөлөөлж болзошгүй бусад нөхцөл байдлыг шалгана уу.
• Ажлын нөхцөл, гүйцэтгэх ажлыг харгалзан цахилгаан хэрэгсэл, дагалдах хэрэгсэл, багаж хэрэгслийг эдгээр зааврын дагуу ашигла.

Бүтээгдэхүүн дууссанview

Familiarize yourself with the components of your BLACK+DECKER BCD003C1 Cordless Hammer Drill.

Зураг 1: Урд view of the BLACK+DECKER BCD003C1 Cordless Hammer Drill, showing the chuck, clutch, and battery attached.

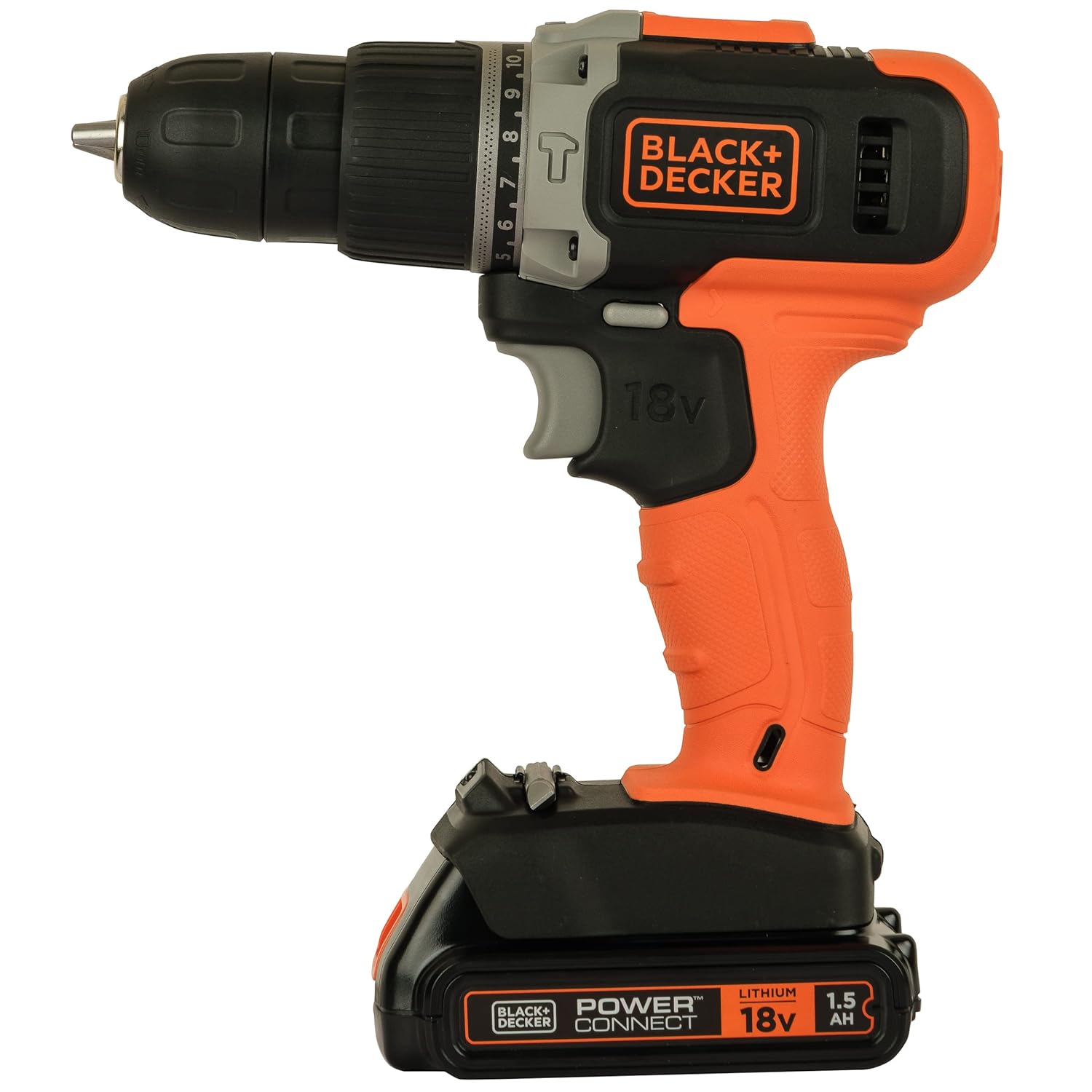

Зураг 2: Хажуу тал view of the BLACK+DECKER BCD003C1 Cordless Hammer Drill, highlighting the variable speed trigger and forward/reverse switch.

Figure 3: A user demonstrating the ergonomic grip of the BLACK+DECKER BCD003C1 Cordless Hammer Drill.

Гол бүрэлдэхүүн хэсгүүд:

• Чак: Өрмийн хошуу болон халивын хошууг барьдаг.
• Авцуулах хүзүүвч: Adjusts torque settings for screwdriving and selects drill/hammer drill mode.
• Хувьсах хурдны триггер: Controls the rotational speed of the chuck.
• Урагшаа/Урах солих: Эргэлтийн чиглэлийг өөрчилдөг.
• Зайны багц: Provides power to the drill.
• Anti-slip Soft Grip: Enhances user comfort and control.

Тохиргоо

1. Батерейг цэнэглэж байна

Before first use, fully charge the 18V Li-Ion battery pack. Refer to the separate battery charger manual for detailed charging instructions. Ensure the charger is compatible with the 1.5Ah Li-Ion battery.

2. Зайны багцыг суулгах, салгах

• Суулгахын тулд: Align the battery pack with the receptacle on the bottom of the drill handle. Slide the battery pack into the handle until it clicks securely into place.
• Устгахын тулд: Press the battery release button (usually located on the front or sides of the battery pack) and slide the battery pack out of the handle.

3. Өрмийн хошуу/дагалдах хэрэгслийг суурилуулах, салгах

• Суулгахын тулд: Rotate the chuck collar counter-clockwise until the chuck jaws are open wide enough to insert the bit. Insert the bit fully into the chuck. Rotate the chuck collar clockwise to tighten the jaws firmly around the bit. For best results, hand-tighten the chuck, then use the drill's power to give it a final tighten by briefly pressing the trigger.
• Устгахын тулд: Rotate the chuck collar counter-clockwise to loosen the jaws and remove the bit.

Ашиглалтын заавар

1. Асаах/унтраах ба хувьсах хурдны удирдлага

The drill is equipped with a variable speed trigger. To start the drill, press the trigger. To stop, release the trigger. The speed of rotation is controlled by the amount of pressure applied to the trigger; pressing harder increases the speed (0-650 RPM).

2. Урагшаа/Урах шилжүүлэгч

The forward/reverse switch is located above the trigger. Push the switch to the left for forward rotation (drilling/screwing in) and to the right for reverse rotation (removing screws). Ensure the switch is in the center position to lock the trigger and prevent accidental starting when not in use.

3. Clutch Settings and Modes

The clutch collar allows you to select the appropriate torque setting for screwdriving or switch to drilling/hammer drilling modes. The 10-position clutch provides precise control.

• Халив: Rotate the clutch collar to one of the numbered settings (1-10). Lower numbers are for smaller screws and softer materials, higher numbers for larger screws and harder materials. This prevents over-driving screws and stripping screw heads.
• Өрөмдлөг: Rotate the clutch collar to the drill symbol. This bypasses the clutch for continuous power, ideal for drilling into wood or metal.
• Алхаар өрөмдөх: Rotate the clutch collar to the hammer drill symbol. This mode combines rotary action with a hammering action, suitable for drilling into masonry or concrete.

Хамгийн их өрөмдлөгийн хүчин чадал:

• Мод: 25 мм
• Ган: 10мм

Хамгийн их эргүүлэх момент: 30 Нм.

Засвар үйлчилгээ

Тогтмол засвар үйлчилгээ нь таны өрөмдлөгийн урт наслалт, оновчтой ажиллагааг баталгаажуулдаг.

1. Цэвэрлэгээ

• Хэт халалтаас урьдчилан сэргийлэхийн тулд багажны агааржуулалтын нүхийг цэвэр байлга.
• Use a soft brush or dry cloth to remove dust and debris from the tool. Do not use water or chemical cleaners.
• Зуурмагийг зөв барихын тулд эрүүг тогтмол цэвэрлэж байх хэрэгтэй.

2. Зайны арчилгаа

• Зайны багцыг нарны шууд тусгал, хэт температураас хол, сэрүүн, хуурай газар хадгална.
• Do not store battery packs in a discharged state for extended periods. Charge them periodically.
• Зайны багцыг нээх эсвэл өөрчлөх гэж бүү оролдоорой.

3. Хадгалах

When not in use, store the drill and its accessories in a secure, dry place, out of reach of children. Ensure the forward/reverse switch is in the center (locked) position.

Алдааг олж засварлах

Хэрэв та өрөмдлөгтэй холбоотой асуудалтай тулгарвал дараах нийтлэг асуудал болон шийдлүүдийг үзнэ үү.

If you experience issues that cannot be resolved with the above steps, or if you require replacement parts, please contact BLACK+DECKER customer service. Note that availability of spare parts, such as chargers, may vary by region and product model. It is advisable to check with authorized service centers for specific part availability.

Үзүүлэлтүүд

Баталгаат болон дэмжлэг

Баталгаат хугацааны мэдээлэл

BLACK+DECKER products are manufactured to high-quality standards and are guaranteed against manufacturing defects. For specific warranty terms and conditions applicable to your region and product, please refer to the warranty card included with your purchase or visit the official BLACK+DECKER webсайт. Баталгаат нэхэмжлэл гаргахын тулд худалдан авалтаа нотлох баримтаа хадгалаарай.

Хэрэглэгчийн дэмжлэг

For technical assistance, service, or to locate an authorized service center, please visit the official BLACK+DECKER webсайтад зочлох эсвэл тэдний хэрэглэгчийн үйлчилгээний хэлтэстэй холбогдоно уу. Холбоо барих мэдээллийг ихэвчлэн бүтээгдэхүүний сав баглаа боодол эсвэл албан ёсны вэбсайтаас олж болно. webсайт.

Албан ёсны BLACK+DECKER Webсайт: www.blackanddecker.com
