1. Танилцуулга
The BLACK+DECKER CS1200 Circular Saw is a powerful and versatile tool designed for efficient cutting in wood and wood-based materials. This manual provides essential information for safe operation, proper setup, maintenance, and troubleshooting to ensure optimal performance and user safety.
This circular saw features a robust 1200W motor, a 165mm blade, and offers cutting depths of up to 55mm at 90 degrees and 37mm at 45 degrees. Its ergonomic design and integrated dust extraction port enhance user comfort and maintain a cleaner work environment.
2. Аюулгүй ажиллагааны заавар
Always adhere to the following safety guidelines to prevent injury and ensure safe operation of your circular saw:
- Хувийн хамгаалах хэрэгсэл өмсөх: Үргэлж хамгаалалтын шил, сонсголын хамгаалалт, зохих бээлий өмс.
- Ажлын талбайг цэвэр байлгах: Эмх замбараагүй эсвэл харанхуй газар осол аваар гарахыг өдөөдөг.
- Аюулгүй ажлын хэсэг: Үргэлж clamp or secure the workpiece to prevent movement during cutting.
- Тохируулга хийхээс өмнө залгуурыг салга: Disconnect the saw from the power source before changing blades, making adjustments, or performing maintenance.
- Санамсаргүй эхлэхээс зайлсхийх: Багажийг залгахаасаа өмнө унтраалга унтарсан эсэхийг шалгаарай.
- Гараа цэвэр байлгах: Never place hands near the cutting area or the rotating blade.
- Зөв ир ашиглах: Only use blades suitable for the material being cut and rated for the saw's speed.
- Хохирол байгаа эсэхийг шалгах: Inspect the tool and power cord for any damage before each use.
3. Бүрэлдэхүүн хэсгүүд дууссанview
Familiarize yourself with the main parts of your BLACK+DECKER CS1200 Circular Saw:
- Ир: The cutting element, typically 165mm in diameter.
- Upper and Lower Blade Guards: Protect the user from the blade. The lower guard retracts during cutting.
- Үндсэн бариул: Хөрөөг барьж, удирдахад зориулагдсан.
- Өдөөгч шилжүүлэгч: Моторыг идэвхжүүлдэг.
- Гүн тохируулах хөшүүрэг: Allows setting the cutting depth.
- Налууг тохируулах хөшүүрэг: Allows setting the cutting angle (bevel).
- Суурийн хавтан (гутал): Ажлын хэсэг дээрх хөрөөг дэмждэг.
- Тоос зайлуулах порт: For connecting a vacuum cleaner.
- Спиндлийн түгжээний товчлуур: Locks the blade for easy changing.
- Зэрэгцээ гарын авлага: For making straight cuts parallel to an edge.

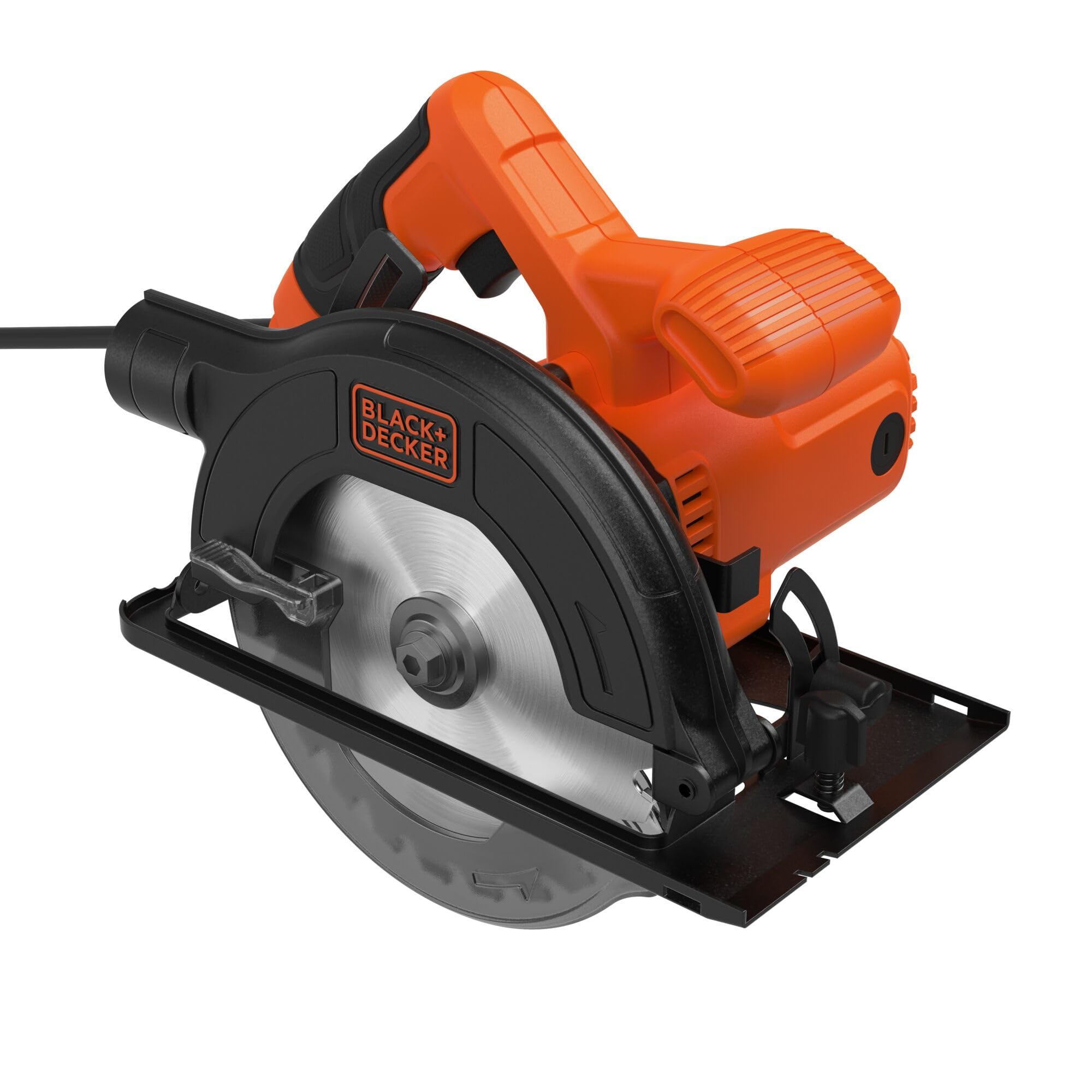

Зураг 1: Хажуу тал view of the BLACK+DECKER CS1200 Circular Saw, highlighting the blade, handle, and guards.
Зураг 2: Урд view of the BLACK+DECKER CS1200 Circular Saw, showing the blade and its protective guard.
4. Тохиргоо
4.1 Ирийг суурилуулах, зайлуулах
- Цахилгааныг салгах: Always unplug the saw from the power outlet.
- Retract Lower Guard: Lift the lower blade guard lever to expose the blade.
- Спиндлийн түгжээг асаах: Ирийг эргэлдэхээс сэргийлж ээрүүл түгжих товчийг дараад барина уу.
- Арборын самарыг суллах: Use the provided wrench to loosen the arbor nut by turning it counter-clockwise.
- Хутгыг арилгах: Гадна талын фланц болон хуучин ирийг болгоомжтой авч хая.
- Шинэ ир суулгах: Place the new 165mm TCT saw blade onto the arbor, ensuring the teeth are pointing in the direction of rotation indicated by the arrow on the guard.
- Аюулгүй ир: Гадна талын фланцыг буцааж тавиад, голын түгжээний товчийг дарж байхдаа түлхүүрээр цагийн зүүний дагуу арборын эрэг чангална. Хэт чангалж болохгүй.
4.2 Зүсэлтийн гүнийг тохируулах
To set the desired cutting depth:
- Цахилгааныг салгах: Хөрөөг салга.
- Loosen Lever: Хөрөөний хажуу талд байрлах гүн тохируулах хөшүүргийг суллана.
- Гүн тохируулах: Raise or lower the base plate until the blade extends approximately 3mm below the workpiece.
- Хөшүүргийг чангалах: Гүн тохируулах хөшүүргийг найдвартай чангална.
4.3 Налуу өнцгийг тохируулах
To make angled cuts (bevel cuts):
- Цахилгааныг салгах: Хөрөөг салга.
- Loosen Lever: Loosen the bevel adjustment lever, usually located at the front of the saw.
- Өнцөг тохируулах: Tilt the base plate to the desired angle (up to 45 degrees) using the angle scale.
- Хөшүүргийг чангалах: Налууг тохируулах хөшүүргийг найдвартай чангална.
4.4 Тоосжилт
The saw is equipped with a dust extraction port. For a cleaner work area, connect a suitable vacuum cleaner hose to this port. This helps to collect sawdust and maintain visibility of the cutting line.
5. Ашиглалтын заавар
5.1 Хөрөөг асаах ба зогсоох
- Эхлэх: Plug the saw into a power outlet. Depress the trigger switch.
- Зогсох: Release the trigger switch. Allow the blade to come to a complete stop before setting the saw down.
5.2 Зүсэлт хийх
- Ажлын хэсгийг бэлтгэх: Mark your cutting line clearly and secure the workpiece firmly.
- Хөрөөний байрлал: Place the front of the base plate on the workpiece, ensuring the blade is clear of the material. Align the blade with your cutting line.
- Хөрөө эхлүүлэх: Depress the trigger switch and allow the blade to reach full speed before entering the material.
- Зүсэж эхлэх: Slowly and steadily push the saw forward along the cutting line. Maintain a firm grip and keep the base plate flat against the workpiece.
- Бүрэн зүсэлт: Continue pushing until the cut is complete. Release the trigger switch and wait for the blade to stop before removing the saw.
5.3 Using the Parallel Guide
The parallel guide assists in making straight cuts parallel to an edge of the workpiece.
- Insert Guide: Slide the parallel guide into the slots on the front of the base plate.
- Зайг тохируулах: Adjust the guide to the desired distance from the blade.
- Secure Guide: Tighten the locking screw to hold the guide in place.
- Тайрах: During cutting, keep the guide firmly against the edge of the workpiece.
6. Засвар үйлчилгээ
Тогтмол засвар үйлчилгээ нь таны дугуй хөрөөний удаан эдэлгээ, аюулгүй ажиллагааг хангана.
- Цэвэрлэгээ: After each use, unplug the saw and use a soft brush or compressed air to clean dust and debris from the motor vents and blade guard area. Do not use water or solvents.
- Хутганы үзлэг: Хөрөөний ирний хурц байдал, цууралт, шүдгүй байдлыг тогтмол шалгаж байгаарай. Мохоо эсвэл гэмтсэн ирийг нэн даруй солино уу.
- Утасны үзлэг: Check the power cord for cuts, fraying, or damage. If damaged, have it repaired by a qualified service technician.
- Тосолгоо: This tool is designed for maintenance-free operation. No additional lubrication is required.
7. Алдаа засах
If you encounter issues with your BLACK+DECKER CS1200 Circular Saw, refer to the following common problems and solutions:
| Асуудал | Боломжит шалтгаан | Шийдэл |
|---|---|---|
| Хөрөө эхлэхгүй байна | No power supply; Faulty switch; Damaged cord | Check power connection; Contact service center; Inspect cord for damage |
| Зүссэн чанар муу (барзгар, хагархай) | Dull or incorrect blade; Incorrect cutting depth; Too fast feed rate | Replace blade; Adjust cutting depth; Reduce feed rate |
| Хэт их чичиргээ | Суларсан ир; Гэмтсэн ир; Элэгдсэн холхивч | Tighten arbor nut; Replace blade; Contact service center |
| Blade binds in material | Workpiece not supported correctly; Incorrect feed rate; Blade not sharp | Ensure proper workpiece support; Adjust feed rate; Replace blade |
Хэрэв эдгээр шийдлүүдийг туршиж үзсэний дараа асуудал арилахгүй бол BLACK+DECKER хэрэглэгчийн дэмжлэг эсвэл эрх бүхий үйлчилгээний төвтэй холбогдоно уу.
8. Техникийн үзүүлэлтүүд
Technical specifications for the BLACK+DECKER CS1200 Circular Saw:
| Онцлог | Тодорхойлолт |
|---|---|
| Загварын дугаар | CS1200-QS |
| Эрчим хүчний оролт | 1200 ватт |
| Хутганы диаметр | 165 мм |
| Хамгийн их зүсэлтийн гүн (90°) | 55 мм |
| Хамгийн их зүсэлтийн гүн (45°) | 37 мм |
| Налуугийн багтаамж | 0-45 градус |
| Эрчим хүчний эх үүсвэр | Утастай цахилгаан |
| Хутганы материал | Вольфрамын карбид |
| Жин | 4.8 кг |
| Оруулсан бүрэлдэхүүн хэсгүүд | 1 Circular Saw, 1 TCT Saw Blade, 1 Parallel Guide |
9. Баталгаат хугацаа ба дэмжлэг
BLACK+DECKER бүтээгдэхүүн нь өндөр чанарын стандартын дагуу үйлдвэрлэгдсэн бөгөөд үйлдвэрлэлийн согогоос хамгаалагдсан байдаг. Баталгаат үйлчилгээний тодорхой нөхцөл, болзлыг бүтээгдэхүүнийхээ баталгаат хуудаснаас харна уу эсвэл албан ёсны BLACK+DECKER-д зочилно уу. webсайт.
For technical assistance, spare parts, or service inquiries, please contact BLACK+DECKER customer support. Contact information can typically be found on the official webсайт эсвэл бүтээгдэхүүний савлагаанд .
