Танилцуулга
Thank you for choosing the Hunter Pacific Next Creation V2 DC Ceiling Fan. This manual provides essential information for the safe installation, operation, and maintenance of your new ceiling fan. Please read this manual thoroughly before installation and keep it for future reference.
The Next Creation V2 DC fan features a slim, modern design with 4 ABS polymer UV stabilised blades, an energy-efficient and quiet DC motor, and a 9-speed remote control with Summer/Winter reversible function.
Аюулгүй байдлын мэдээлэл
АНХААРУУЛГА: To reduce the risk of fire, electric shock, or personal injury, always follow these important safety instructions:
- Суурилуулалтыг орон нутгийн болон улсын бүх цахилгааны дүрмийн дагуу мэргэшсэн цахилгаанчин гүйцэтгэнэ.
- Ensure the power is disconnected at the main circuit breaker before installation or servicing.
- The mounting structure must be capable of supporting a minimum of 15 kg (33 lbs).
- Ensure the fan blades are at least 2.3 meters (7.5 feet) from the floor and have adequate clearance from walls or other obstructions.
- Эргэдэг ирний замд объект оруулж болохгүй.
- Do not attempt to repair or modify the fan yourself. Contact qualified service personnel for repairs.
- Энэхүү төхөөрөмжийг бие бялдар, мэдрэхүйн болон сэтгэцийн хомсдолтой, эсвэл туршлага, мэдлэг дутмаг хүмүүс (хүүхдүүдийг оролцуулан) ашиглахад зориулагдаагүй бөгөөд хэрэв тэдэнд аюулгүй байдлыг нь хариуцдаг хүнээс тухайн төхөөрөмжийг ашиглах зааварчилгаа өгөөгүй л бол.
Багцын агуулга
Carefully unpack your ceiling fan and ensure all items are present. If any parts are missing or damaged, contact your retailer immediately.
- Таазны сэнсний моторын угсралт
- Fan Blades (4x ABS polymer UV stabilised)
- Доош ба халхавч
- Хаалт суурилуулах
- 9-Speed Remote Control with Wall Mount
- Тоног төхөөрөмжийн багц (эрэг, угаагч гэх мэт)
- Хэрэглэгчийн гарын авлага (энэ баримт бичиг)
Image: Hunter Pacific Next Creation V2 DC Ceiling Fan in white, showing the main fan unit with four blades and the accompanying 9-speed remote control.
Тохиргоо ба суурилуулалт
Жич: Installation should only be carried out by a licensed electrician.
- Суулгахын өмнөх шалгалт:
- Ensure the power supply is switched off at the circuit breaker.
- Verify that the mounting location can support the fan's weight and that there is sufficient clearance for the blades.
- Суурилуулах бэхэлгээ:
- Secure the mounting bracket to the ceiling joist or a suitable fan-rated outlet box using the provided screws and washers. Ensure it is firmly attached.
- Downrod and Fan Assembly:
- Сэнсний мотороос цахилгааны утсыг доош чиглүүлэгч саваагаар дамжуулна.
- Attach the downrod to the fan motor assembly, securing it with the pin and clevis pin.
- Сэнсний угсралтыг болгоомжтой өргөж, бэхэлгээний дэгээнд өлгө.
- Утасны холболтууд:
- Connect the fan's electrical wires to the household wiring according to the wiring diagram provided in the separate installation guide (typically included with the fan). Ensure all connections are secure and insulated with wire nuts.
- Халхавч суурилуулах:
- Slide the canopy up to the ceiling, covering the mounting bracket and wiring connections. Secure it with the canopy screws.
- Хутганы хавсралт:
- Attach each fan blade to the blade arms (if separate) and then to the motor housing using the provided screws. Ensure all blades are securely fastened.
Image: Hunter Pacific Next Creation V2 DC Ceiling Fan, showing the main fan unit with four white blades and the central motor housing.
Ашиглалтын заавар
Your Hunter Pacific Next Creation V2 DC fan is operated by a 9-speed remote control.

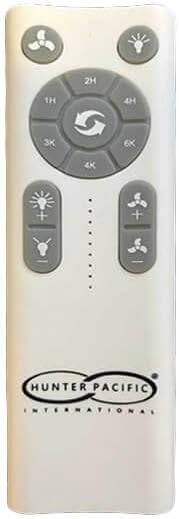

Image: The white 9-speed remote control for the Hunter Pacific ceiling fan, showing various buttons for fan speed, light control, and timer functions.
Алсын удирдлагын функцууд:
- Цахилгаан товч: Сэнсийг АСААХ эсвэл УНТРААХ.
- Сэнсний хурдны товчлуурууд: Сэнсний хурдыг 1 (хамгийн бага) -аас 9 (хамгийн өндөр) хүртэл тохируулна.
- Summer/Winter Mode (Reverse Function): Press this button to change the direction of the fan blades.
- Зуны горим (цагийн зүүний эсрэг): Creates a downward airflow, providing a cooling effect.
- Өвлийн горим (цагийн зүүний дагуу): Дээш чиглэсэн агаарын урсгалыг бий болгож, таазны ойролцоо хуримтлагдсан дулаан агаарыг эргэлдүүлнэ.
- Light Control Buttons (if applicable): Turns the fan light ON/OFF and adjusts brightness (if fan model includes a light kit).
- Цаг хэмжигч товчлуурууд: Тодорхой хугацааны дараа (жишээ нь, 1H, 2H, 4H, 6H) сэнсийг автоматаар унтрахаар тохируулна.
Ensure the remote control has fresh batteries installed (typically 2x AAA, not included) and is within range of the fan's receiver.
Засвар үйлчилгээ
Тогтмол засвар үйлчилгээ нь таазны сэнсний урт наслалт, оновчтой ажиллагааг хангах болно.
- Цэвэрлэгээ:
- Before cleaning, ensure the power to the fan is turned off at the circuit breaker.
- Зөөлөн ашиглах, damp cloth to wipe down the fan blades and motor housing. Do not use abrasive cleaners or solvents, as these may damage the finish.
- Dust the blades regularly to prevent buildup, which can cause wobbling.
- Бэхэлгээний бэхэлгээ:
- Periodically check all screws and fasteners on the fan and mounting bracket to ensure they are secure. Loose connections can cause noise or wobbling.
- Хутганы тэнцвэр:
- If the fan wobbles excessively, check that all blades are securely attached and that they are not bent or damaged. A blade balancing kit (sold separately) can be used to correct minor wobbles.
Алдааг олж засварлах
Хэрэглэгчийн тусламжтай холбогдохын өмнө дараах алдааг олж засварлах гарын авлагыг үзнэ үү.
| Асуудал | Боломжит шалтгаан | Шийдэл |
|---|---|---|
| Сэнс эхлэхгүй байна | Сэнсэнд цахилгаан байхгүй; Утасны холболт суларсан; Алсын удирдлагын батерей бага эсвэл холбогдоогүй байна. | Check circuit breaker; Ensure all wiring connections are secure (consult electrician); Replace remote batteries or re-pair remote (refer to remote pairing instructions). |
| Сэнс хэт их хөдөлдөг | Сул иртэй эрэг; Тэнцвэргүй ир; Сул бэхэлгээний бэхэлгээ. | Tighten all blade screws; Use a blade balancing kit; Ensure mounting bracket is securely fastened to the ceiling. |
| Дуу чимээтэй ажиллагаа | Сул эрэг; Моторын чимээ; Саадыг цохих ир. | Check and tighten all screws; Ensure fan is properly installed and balanced; Check for any obstructions near the blades. |
| Алсын удирдлага ажиллахгүй байна | Low or dead batteries; Remote not paired with fan; Obstruction between remote and receiver. | Replace batteries; Follow remote pairing instructions (if applicable); Ensure clear line of sight to fan receiver. |
Үзүүлэлтүүд
| Онцлог | Дэлгэрэнгүй |
|---|---|
| Загварын нэр | NEXT CREATION V2 DC (NC2151) |
| Брэнд | HUNTER PACIFIC |
| Өнгө | ЦАГААН |
| Цахилгаан сэнсний дизайн | Таазны сэнс |
| Бүтээгдэхүүний хэмжээс | 35D x 35W x 12H centimetres (approximate, for main body) |
| Хутганы зай | 132 см (52 инч) |
| Хутганы тоо | 4 |
| Хутганы материал | ABS Polymer UV Stabilised |
| Моторын төрөл | DC Motor (Energy Efficient and Quiet) |
| Хурдны тохиргоо | 9 Speed Remote Control |
| Буцах функц | Summer/Winter Mode via Remote |
| Суурилуулах төрөл | Таазны бэхэлгээ |
| Зүйлийн жин | 6 кг |
| Оруулсан бүрэлдэхүүн хэсгүүд | 9 Speed Remote |
Баталгаат болон дэмжлэг
For warranty information, please refer to the warranty card included with your product or visit the official Hunter Pacific website. For technical support, troubleshooting assistance beyond this manual, or to inquire about replacement parts, please contact your retailer or Hunter Pacific customer service directly.
Баталгаат нэхэмжлэл гаргахын тулд худалдан авалтаа нотлох баримтаа хадгалаарай.
