1. Танилцуулга
This manual provides essential instructions for the safe operation, setup, and maintenance of your NEU MASTER Pneumatic Brad Nailer and Staple Gun Bundle. This bundle includes a 2-in-1 Pneumatic Nail Gun/Staple Gun and a separate 20 Gauge Pneumatic Staple Gun. Please read this manual thoroughly before using the tools to ensure proper function and safety.
Жич: An air compressor is required for operation and is not included with this product.
2. Аюулгүй байдлын мэдээлэл
Always prioritize safety when operating pneumatic tools. Failure to follow these instructions may result in serious injury.
- Нүд хамгаалах: Хажуугийн хамгаалалттай ANSI Z87.1-ээр баталгаажсан аюулгүйн шилийг үргэлж зүүж байгаарай.
- Сонсголын хамгаалалт: Дуу чимээнээс үүдэлтэй сонсгол алдагдахаас сэргийлж сонсголын хамгаалалт зүүгээрэй.
- Гар хамгаалах: Wear gloves to protect hands from splinters and fasteners.
- Ажлын талбай: Keep the work area clean, well-lit, and free from obstructions. Ensure bystanders, especially children, are kept at a safe distance.
- Агаарын даралт: Never exceed the maximum recommended air pressure for the tool. Disconnect the air supply before making adjustments, clearing jams, or performing maintenance.
- Fastener Safety: Ensure the correct fasteners are used for the tool and application. Never point the tool at yourself or others.
- Холбоо барих аюулгүй байдал: Both tools feature a contact safety mechanism to prevent accidental firing. The tool will only fire when the contact safety is physically depressed against the workpiece and the trigger is pulled.
- Засвар үйлчилгээ: Regularly inspect the tool for damage or wear. Do not operate a damaged tool.
3. Багцын агуулга
Таны багцад бүх зүйл байгаа эсэхийг шалгана уу:
- NEU MASTER 2-in-1 Pneumatic Nail Gun/Staple Gun
- NEU MASTER 20 Gauge Pneumatic Staple Gun
- Carrying BMC Case
- Хамгаалалтын шил
- Тосолгооны тосны сав
- 2 Аллен түлхүүр
- 1000 pcs 18GA Brad Nails and Staples (400 pcs 2" nails, 400 pcs 1-1/4" nails, 200 pcs 1/4" narrow crown 1-1/4" staples)
- 1500 pcs 20 Gauge T50 Staples (500 pcs 1/4", 500 pcs 3/8", 500 pcs 5/8" staples)
Image: Included BMC case with both tools and accessories for convenient storage and transport.
4. Бүтээгдэхүүний онцлог
4.1 NEU MASTER 20 Gauge Pneumatic Staple Gun

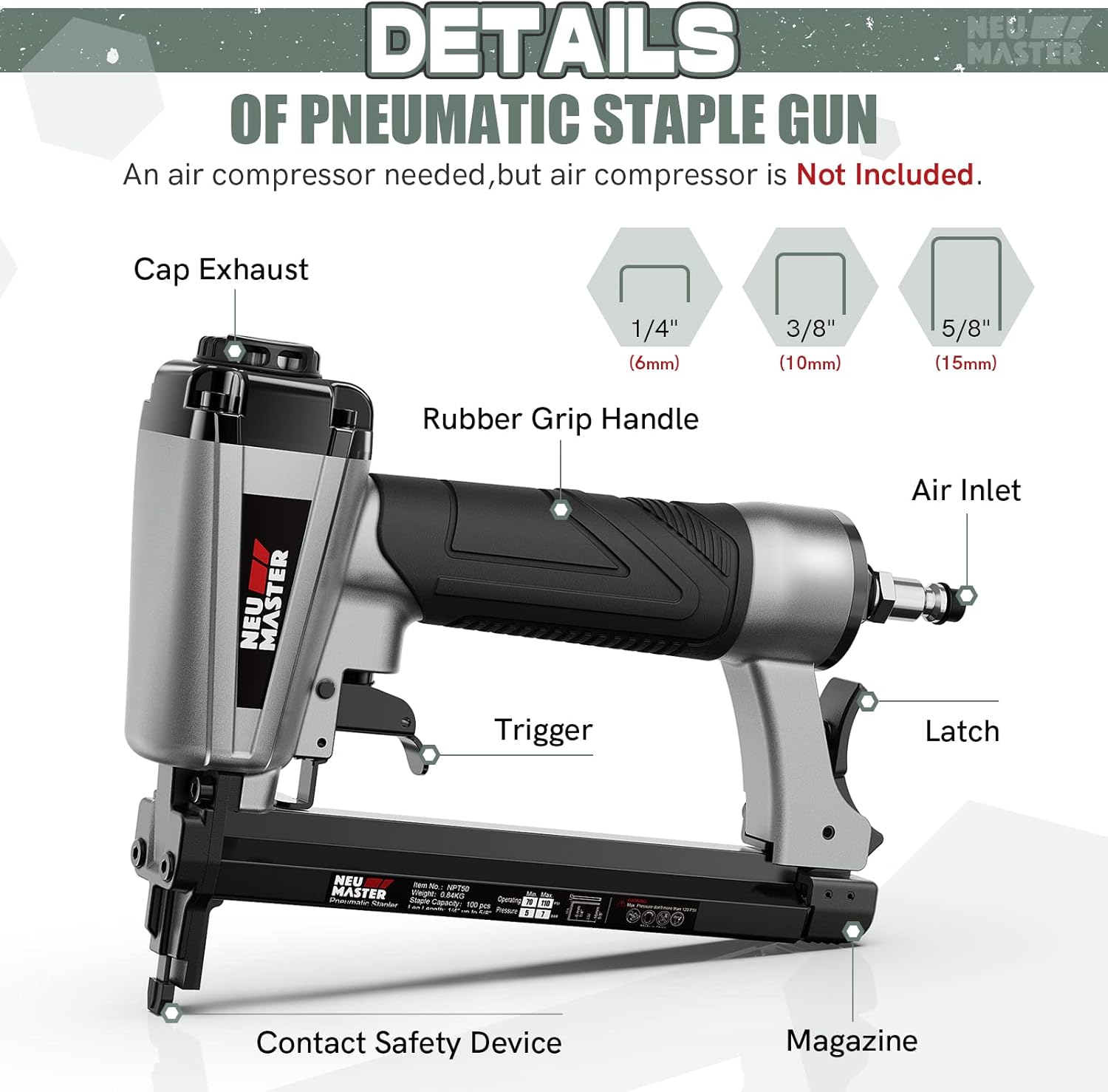

Зураг: Нарийвчилсан view of the 20 Gauge Pneumatic Staple Gun, highlighting components like the cap exhaust, rubber grip handle, air inlet, trigger, latch, magazine, and contact safety device.
- Бэхэлгээний төрөл: Drives 20 Gauge T50 Staples.
- Үдээсний хэмжээ: Accepts 1/4", 5/16", 3/8", 1/2", 9/16", 17/32" staples.
- Ашиглалтын даралт: 70 to 110 psi (maximum 120 psi).
- Агаарын оролт: 1/4 inch NPT.
- Аюулгүй байдал: Contact safety feature prevents accidental firing.
- Эргономик: Rubber grip handle for comfortable use.
- Firing Mode: Bump firing.
Image: The 20 Gauge Pneumatic Staple Gun with key specifications including its 7-inch height, 10-inch length, 2.2 lbs weight, 100 staple capacity, and 70-110 PSI required pressure.
4.2 NEU MASTER 2-in-1 Pneumatic Nail Gun/Staple Gun
Зураг: Нарийвчилсан view of the 2-in-1 Pneumatic Nail Gun/Staple Gun, showing the rotatable exhaust, rubber grip handle, 1/4 NPT air inlet, quick release mechanism, nail-view window, and nail & staples magazine.
- Бэхэлгээний төрөл: Drives 18 Gauge Brad Nails and 1/4" Crown Staples.
- Brad Nail Sizes: 5/8 inch up to 2 inch in length.
- Crown Staple Sizes: 5/8 inch up to 1-5/8 inch.
- Ашиглалтын даралт: 70-аас 120 psi.
- Агаарын оролт: 1/4 inch NPT.
- Онцлогууд: Rotatable exhaust, rubber grip handle, quick release mechanism, nail-view window, multiple tool-free settings.
Image: The 2-in-1 Pneumatic Nail Gun/Staple Gun with key specifications including its 2.6 lbs weight, 100 nail/staple capacity, 60-120 PSI pressure range, and 1/4 NPT air inlet.
5. Тохиргоо
5.1 Connecting to Air Compressor
- Агаарын компрессорыг унтрааж, даралтыг нь бууруулсан эсэхийг шалгаарай.
- Connect the air hose from your compressor to the 1/4 inch NPT air inlet on the tool.
- Set the air compressor pressure regulator to the recommended operating pressure for the specific tool you are using (70-110 psi for the 20 Gauge Staple Gun, 70-120 psi for the 2-in-1 Nail Gun/Staple Gun).
- Агаарын компрессорыг асаана уу.
5.2 Loading Fasteners (20 Gauge Pneumatic Staple Gun)
Image: A four-step visual guide demonstrating how to load staples: 1) Press the latch and slide the magazine cover, 2) Place staples into the magazine, 3) Ensure staples are loaded correctly, 4) Slide the magazine cover closed.
- Багажийг агаарын хангамжаас салга.
- Press the latch at the rear of the magazine and slide the magazine cover open.
- Insert a strip of T50 staples into the magazine, ensuring they are oriented correctly with the points facing forward.
- Slide the magazine cover closed until it latches securely.
5.3 Loading Fasteners (2-in-1 Pneumatic Nail Gun/Staple Gun)
- Багажийг агаарын хангамжаас салга.
- Locate the quick release mechanism or magazine latch.
- Сэтгүүлийг нээнэ үү.
- Insert a strip of 18 Gauge brad nails or 1/4" crown staples into the magazine, ensuring correct orientation. The nail-view window allows you to monitor fastener levels.
- Сэтгүүлийг сайтар хаа.
6. Ашиглалтын заавар
Always wear appropriate safety gear (safety glasses, hearing protection) before operating the tools.
6.1 Ерөнхий үйл ажиллагаа
- Ensure the tool is properly connected to an air compressor set to the correct pressure.
- Load the appropriate fasteners for your task.
- Place the nose of the tool firmly against the workpiece. The contact safety mechanism must be fully depressed.
- Бэхлэгчийг жолоодохын тулд гохыг татна уу.
- Гохыг суллаж, багажийг ажлын хэсгээс өргө.
6.2 Хэрэглээ
These tools are suitable for a variety of general repair and professional uses, including:
- Мод боловсруулах төслүүд
- Upholstery installation
- Flooring and molding
- Roofing (light duty)
- Trimming and picture framing
- Door and window installation
- DIY projects, such as building pet houses or furniture.
Зураг: Visual examples of common applications for the pneumatic tools, such as pet house construction, picture framing, shelving, and various DIY projects.
7. Засвар үйлчилгээ
Regular maintenance ensures the longevity and safe operation of your pneumatic tools.
- Тосолгоо: Apply a few drops of pneumatic tool oil (included) into the air inlet before each use or after extended periods of non-use. This lubricates internal components.
- Цэвэрлэгээ: Keep the tool clean and free from dust, debris, and resin buildup. Use a clean, dry cloth. Do not use solvents that may damage plastic parts.
- Бэхэлгээний сэтгүүл: Periodically clean the fastener magazine to ensure smooth feeding of nails/staples.
- Агаарын шүүлтүүр: Хэрэв таны агаарын компрессор нь шугаман агаарын шүүлтүүртэй бол бохирдуулагч бодис багаж руу орохоос сэргийлж тогтмол цэвэрлэж эсвэл сольж байгаарай.
- Хадгалах: Store the tools in their carrying case in a dry, clean environment when not in use.
8. Алдаа засах
Хэрэв танд асуудал тулгарвал дараах нийтлэг алдааг олж засварлах алхмуудыг үзнэ үү.
| Асуудал | Боломжит шалтгаан | Шийдэл |
|---|---|---|
| Багаж нь шатдаггүй | Агаарын хангамж байхгүй Агаарын даралт бага Бэхэлгээний саатал Contact safety not fully depressed | Check air hose connection Increase air compressor pressure Clear fastener jam (disconnect air first) Багажны хошуу нь ажлын хэсэгт нягт наалдсан эсэхийг шалгаарай |
| Fasteners not fully driven | Агаарын даралт бага Бэхэлгээний урт буруу байна Workpiece material too hard | Increase air compressor pressure Use shorter fasteners or adjust depth setting (if available) Consider a different tool for very hard materials |
| Tool leaks air | Сул холбох хэрэгсэл Гэмтсэн О-цагираг/лац | Tighten air fittings Лацыг солихын тулд хэрэглэгчийн дэмжлэгтэй холбогдоно уу |
| Бэхэлгээ байнга гацдаг | Incorrect fastener size/type Гэмтсэн бэхэлгээ Бохир сэтгүүл | Use recommended fasteners Inspect fasteners for damage Сэтгүүлийг цэвэрлэ |
If problems persist after attempting these solutions, please contact NEU MASTER customer support.
9. Техникийн үзүүлэлтүүд
9.1 NEU MASTER 20 Gauge Pneumatic Staple Gun
- Бэхэлгээний төрөл: 20 Gauge T50 Staples
- Staple Lengths: 1/4", 5/16", 3/8", 1/2", 9/16", 17/32"
- Ашиглалтын даралт: 70-110 PSI (Max 120 PSI)
- Агаарын оролт: 1/4 инч NPT
- Сэтгүүлийн багтаамж: 100 хүртэлх үдээс
- Жин: 2.2 фунт
9.2 NEU MASTER 2-in-1 Pneumatic Nail Gun/Staple Gun
- Бэхэлгээний төрөл: 18 Gauge Brad Nails, 1/4" Crown Staples
- Brad Nail Lengths: 5/8" to 2"
- Crown Staple Lengths: 5/8" to 1-5/8"
- Ашиглалтын даралт: PSI 70-120
- Агаарын оролт: 1/4 инч NPT
- Сэтгүүлийн багтаамж: Up to 100 nails/staples
- Жин: 2.6 фунт
10. Баталгаат хугацаа ба дэмжлэг
For warranty information, technical support, or to purchase replacement parts, please refer to the official NEU MASTER webсайт эсвэл харилцагчийн үйлчилгээний хэлтэстэй холбогдоно уу. Худалдан авалтын баримтаа баталгаат нэхэмжлэлд зориулж худалдан авалтын баталгаа болгон хадгална уу.
NEU MASTER Customer Service: Please visit the NEU MASTER official webхолбоо барих мэдээллийг авах сайт.
