1. Танилцуулга
This manual provides comprehensive instructions for the safe and efficient use of your Whirlpool C WD R47M WBS IT 7kg Heat Pump Tumble Dryer. Please read all instructions carefully before installation and use, and keep this manual for future reference. This appliance features a spacious 7kg drum capacity, 6th SENSE technology for optimal drying, and a heat pump system for energy efficiency.

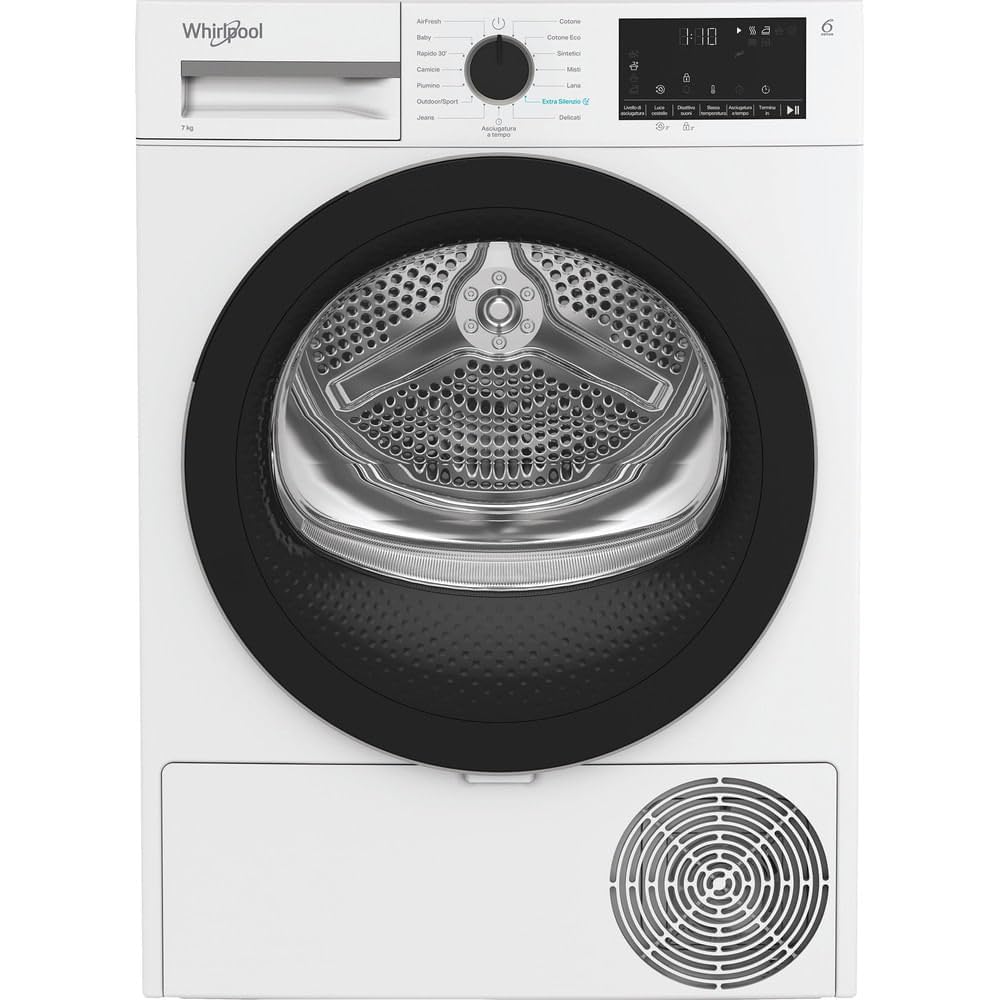

Зураг 1.1: Урд view of the Whirlpool C WD R47M WBS IT 7kg Heat Pump Tumble Dryer.
2. Аюулгүй байдлын мэдээлэл
Аюулгүй байдлын чухал заавар:
- Төхөөрөмжийг ашиглахаасаа өмнө бүх зааврыг уншина уу.
- Энэ төхөөрөмжийг цаг агаарт өртөж болзошгүй газар бүү суулгаж, бүү хадгал.
- Битгийampудирдлагатай.
- Энэхүү гарын авлагад тусгайлан заагаагүй бол төхөөрөмжийн аль нэг хэсгийг засах, солих, засвар үйлчилгээ хийхийг бүү оролд.
- Яндангийн нээлхийн эргэн тойронд болон түүний ойр орчмын газрыг хөвөн, тоос, шороо хуримтлагдахгүй байлгах.
- Хүүхдийг төхөөрөмж дээр тоглуулахыг бүү зөвшөөр. Төхөөрөмжийг хүүхдийн ойролцоо ашиглах үед хүүхдийг сайтар хянах шаардлагатай.
- Цэвэрлэх, засвар үйлчилгээ хийхээсээ өмнө төхөөрөмжийг үргэлж цахилгаан тэжээлээс салга.
3. Тохиргоо
3.1 Савлагааг задлах ба байрлуулах:
- Бүх савлагааны материалыг зайлуул.
- Place the dryer on a firm, level floor. Adjust the feet to ensure the appliance is stable.
- Ensure adequate ventilation around the dryer.
3.2 Цахилгааны холболт:
- Connect the power cord to a properly grounded electrical outlet. Refer to the specifications for voltage ба одоогийн шаардлага.
3.3 Water Drainage:
- The dryer collects condensed water in a removable tank. Ensure the tank is correctly inserted.
- Alternatively, you can connect a drainage hose for direct water discharge (refer to the separate installation guide for details).
4. Ашиглалтын заавар
4.1 Loading Laundry:
- Хатаагчийн хаалгыг онгойлго.
- Load laundry into the drum, ensuring it is not overloaded. For best results, separate items by fabric type and desired dryness level.
- Хаалгыг сайтар хаа.
Image 4.1: The dryer drum with the door open, showing the interior.
4.2 Хяналтын самбар дээрview:
The digital XL display and touch controls allow for easy program selection and customization.
Image 4.2: Close-up of the control panel, showing the program dial and digital display.
4.3 Хөтөлбөрийн сонголт:
- Turn the program dial to select the desired drying program. Available programs include: Auto, Baby Care, Cotton, Cotton Eco, Delicates/Silk, Jeans/Denim, Quick, Refresh, Synthetics, and Wool.
- The 6th SENSE technology automatically monitors humidity levels to prevent over-drying and protect fabrics.
4.4 Starting a Cycle:
- Сонгосон програмыг эхлүүлэхийн тулд Start/Pause товчийг дарна уу.
- The display will show the estimated remaining time.
4.5 Delayed Start Function:
- Use the delayed start function to postpone the start of a drying cycle. This can be useful for taking advantagоргил үеийн цахилгааны тарифын e.
- Refer to the control panel for specific button functions to set the delay time.
5. Засвар үйлчилгээ
Тогтмол засвар үйлчилгээ нь таны хатаагчийн оновчтой ажиллагаа, удаан эдэлгээг баталгаажуулдаг.
5.1 Cleaning the Lint Filter:
- Clean the lint filter after every cycle.
- Pull the filter out from its housing (usually located inside the door opening).
- Remove accumulated lint by hand or with a soft brush.
- Шаардлагатай бол шүүлтүүрийг урсгал усаар зайлж, дахин оруулахын өмнө бүрэн хатсан эсэхийг шалгаарай.
Image 5.1: The lint filter located inside the dryer drum.
5.2 Emptying the Water Tank:
- Хатаах мөчлөг бүрийн дараа өтгөрүүлсэн усны савыг хоослох.
- Pull out the water tank (usually located at the top left of the control panel).
- Цуглуулсан усаа асга.
- Reinsert the tank securely.
5.3 Конденсаторыг цэвэрлэх:
- The condenser should be cleaned periodically (e.g., every few months) to maintain efficiency.
- Refer to the specific instructions in your full user manual for accessing and cleaning the heat pump condenser unit.
6. Алдаа засах
Хэрэглэгчийн үйлчилгээтэй холбогдохын өмнө нийтлэг асуудлуудыг шийдэхийн тулд дараах шийдлүүдийг туршиж үзээрэй.
| Асуудал | Боломжит шалтгаан | Шийдэл |
|---|---|---|
| Хатаагч эхлэхгүй байна | Цахилгааны утас залгагдаагүй; Хаалга зөв хаагдаагүй; Програм сонгоогүй байна. | Цахилгаан холболтыг шалгана уу; Хаалга түгжигдсэн эсэхийг шалгана уу; Хөтөлбөр сонгоод Start товчийг дарна уу. |
| Угаалгын хувцас зөв хатахгүй байна | Lint filter clogged; Water tank full; Incorrect program selected; Overloaded drum. | Хөвөнгийн шүүлтүүрийг цэвэрлэ; Усны савыг хоосол; Тохирох програмыг сонго; Ачааллын хэмжээг багасга. |
| Ашиглалтын явцад ер бусын дуу чимээ | Бөмбөр дотор гадны биет байна; Хатаагч тэгшлээгүй байна. | Check drum for loose items; Adjust dryer feet to level the appliance. |
| Алдааны кодыг харуулав | Тодорхой дотоод гэмтэл. | Алдааны кодын тодорхой утга, шийдлүүдийн талаар хэрэглэгчийн бүрэн гарын авлагаас лавлах эсвэл хэрэглэгчийн дэмжлэгтэй холбогдоно уу. |
7. Техникийн үзүүлэлтүүд
Key technical specifications for the Whirlpool C WD R47M WBS IT tumble dryer:
| Онцлог | Үнэ цэнэ |
|---|---|
| Брэнд | Усны эргүүлэг |
| Загварын дугаар | CWDR47MWBSIT |
| Төхөөрөмжийн байршил | Хүйтэнд |
| Ачаалах төрөл | Урд ачаалал |
| Хатаах систем | Дулааны насос |
| Бүтээгдэхүүний өнгө | Цагаан |
| Хяналтын төрөл | Бариул, хүр |
| Суулгасан дэлгэц | Тиймээ |
| Хаалганы өнгө | Хар |
| Бөмбөрийн хэмжээ | 92 л |
| Кабелийн урт | 1.5 м |
| Under-counter Installation | Үгүй |
| Инвертер технологи | Тиймээ |
| Бөмбөрийн багтаамж | 7 кг |
| Конденсацийн үр ашгийн ангилал | B |
| Дуу чимээ ялгаруулах анги | B |
| Акустик ялгаруулалт | 64 дБ |
| Үрчлээний эсрэг функц | Тиймээ |
| Alternate Rotation | Тиймээ |
| Агаарын чийгшил мэдрэгч | Тиймээ |
| Хойшлогдсон эхлэл | Тиймээ |
| Бүтээгдэхүүний хэмжээ (W x D x H) | 54.5 x 65 x 88.5 см |
| Материал | Зэвэрдэггүй ган |
Image 7.1: Dimensional drawing of the dryer (measurements in mm).
8. Баталгаат хугацаа ба дэмжлэг
Your Whirlpool C WD R47M WBS IT tumble dryer comes with a standard manufacturer's warranty. Please refer to the warranty card included with your appliance for specific terms and conditions, including coverage duration and what is covered.
For technical assistance, spare parts, or to schedule a service appointment, please contact Whirlpool Customer Service. You can find contact information on the Whirlpool webсайт эсвэл таны төхөөрөмжид өгөгдсөн баримт бичигт.
When contacting support, please have your appliance's model number (CWDR47MWBSIT) and serial number ready. This information is typically found on a label inside the dryer door or on the back of the appliance.
